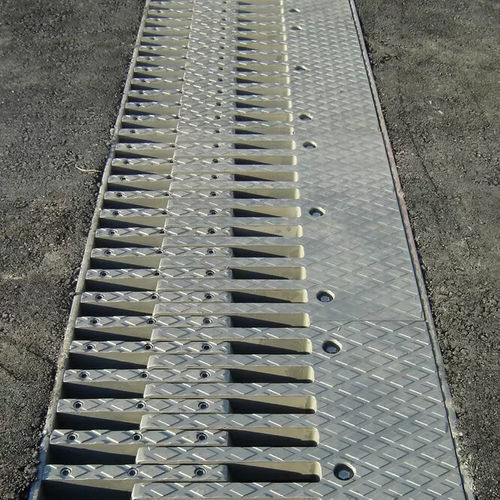

Joint de dilatation en acier TENSA-FINGER GF

carréà emboîtementpour construction de pont

Mouvements: 200 jusqu'à 1500 mm Très robuste et durable Conception simple pour les grands mouvements Peu de pièces d'usure, peu d'entretien Plaques de surface maintenues par des ressorts facilitant les rotations et amortissant les vibrations Principe Les joints glissants mageba TENSA-FINGER GF sont des raccordements de chaussée avec une dilatation jusqu’à 1000 mm. Ils sont constitués de profiles en acier lourds avec un raccord d’isolation assurant une étanchéité continue à l’eau. Entre les profilés sous le joint se situe une gouttière de drainage qui est relié au drainage du pont. Les plaques de glissement (peignes) en acier placées sur les profils sont maintenues en position verticale par des amortisseurs précontraints. Ainsi on évitera un dérochage des peignes dans le niveau de la chaussée par un éventuel tassement ou rotation de la superstructure. Grâce au montage articulé des peignes, les moments d’encastrement agissant sur l'ancrage et la structure porteuse est considérablement réduit par rapport à des joints cantilevers. Grâce à la dentelure des peignes et des contre-pièces, une fente constante et transversale dans le joint est évitée. Cela conduit à une limitation des émissions de bruit tout en améliorant le confort de conduite. Champ d’application Les joints de glissement TENSA-FINGER GF sont conçus pour une installation sur des ponts subissant des charges intenses de trafic. Le système est construit de manière modulaire et les peignes peuvent être remplacées de manière individuelle selon les besoins.
