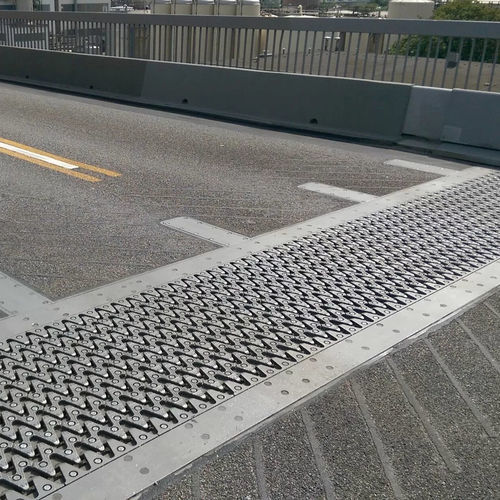

Joint de dilatation en acier TENSA-MODULAR LR-LS

carréà emboîtementpour construction de pont

En conformité avec l'EAD 120113-0-0107 Mouvement 120 à 1800 mm Flexibilité de mouvement exceptionnelle Equipé d'une surface réductrice de bruit Conception modulaire, connexions boulonnées pour un entretien facile Principe Les joints à lamelles mageba TENSA-MODULAR sont des raccordements de chaussée multicellulaires pour déplacements légers depuis 120 mm et jusqu’à une large dilatation dépassant 1800 mm. Ils permettent en plus la compensation des larges rotations d’un pont. Le mouvement complet du pont est divisé par des lamelles horizontales dans des fentes séparées. Les fentes séparées sont scellés de manière étanche par des joints d’étanchéité et leurs mouvements sont contrôlés par un mécanisme de contrôle élastique. Le drainage du joint s’effectue sur le drainage de surface du pont. Le type LR-LS est de plus équipé d’une surface réduisant les bruits sous la forme de plaques sinusoïdales. Cela conduit à une réduction des bruits de roulement jusqu’à 80%. Champ d’application Les joints à lamelles TENSA-MODULAR sont mis en place sur des ponts où le mouvement requis dépasse la capacité de mouvement des joints monocellulaires. Le système étanche mis au point par mageba est conçu de manière modulaire et peut être dimensionné individuellement selon les exigences élevées requises.
