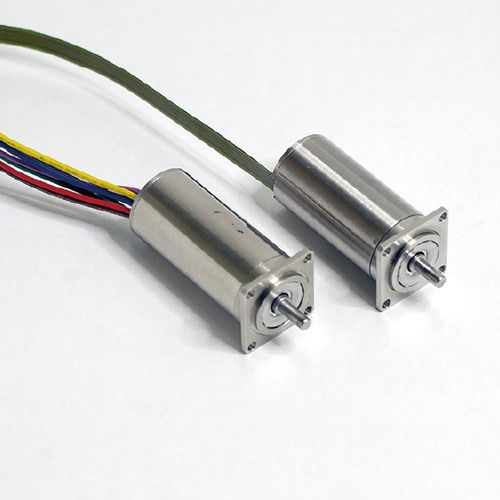

Moteur brushless TB12M24

DCBLDC24 V

Aperçu du produit
Thumbelina® est un moteur DC sans balais conçu pour délivrer un couple élevé et assurer une forte capacité de maintien même en l'absence d'alimentation, contribuant ainsi à la réduction de la consommation d'énergie. Sa conception ultra-compacte permet l'installation dans des espaces restreints tels que les pinces robotisées. Une gamme d'options d'entraînement (réducteurs) est disponible pour divers usages. (Applications : pinces robotisées, petits ensembles de précision)

Variantes du produit
Moteur DC sans balais TB12M
Dimensions : φ12 x 27 mm
Masse : 18,5 g
Tension nominale : 12V / 24V
Couple de maintien (à l'arrêt) : 18–25 mNm
Puissance maximale : 5–10 W

Moteur DC sans balais TB16M (en développement)
Dimensions : φ16 x 36 mm
Masse : 42 g
Tension nominale : 24V
Couple de maintien (à l'arrêt) : 77 mNm
Puissance maximale : 11 W

Moteur DC sans balais TB16S (en développement)
Dimensions : φ16 x 23 mm
Masse : 26 g
Tension nominale : 24V
Couple de maintien (à l'arrêt) : 42 mNm
Puissance maximale : 11 W

Série avec options (réducteurs)
Réducteur Harmonic Drive® (petit)
Dimensions : □13 x 46,3 mm
Rapports : A : 1/30 B : 1/50 C : 1/100
Tension d'alimentation : 12V / 24V
Couple admissible : A : 0,06 Nm B : 0,11 Nm C : 0,15 Nm

Réducteur Harmonic Drive® (grand)
Dimensions : □20 x 50,6 mm
Rapports : D : 1/30 E : 1/50 F : 1/100
Tension d'alimentation : 12V / 24V
Couple admissible : A : 0,25 Nm B : 0,4 Nm C : 0,6 Nm

Réducteur à engrenages planétaires
Dimensions : G : □13 x 54,7 mm H : □13 x 58,2 mm J/K : □13 x 61,7 mm L : □13 x 65,2 mm
Rapports : G : 1/4 H : 1/16 J : 1/48 K : 1/64 L : 1/256
Tension d'alimentation : 12V / 24V
Couple admissible : G : 0,15 Nm H : 0,2 Nm J : 0,25 Nm K : 0,25 Nm L : 0,28 Nm

CROWNROBOX GEAR®
Dimensions : □13 x 59 mm
Rapport : 1/50
Tension d'alimentation : 24V
Couple admissible : 0,3 Nm

Caractéristiques principales / spécifications (résumé)

• Conception à couple élevé et forte capacité de maintien même sans alimentation
• Moteur DC sans balais contribuant à la réduction de la consommation électrique
• Conception ultra-compacte adaptée à l'intégration dans des espaces restreints tels que les pinces robotisées
• Variantes principales : TB12M, TB16M (en développement), TB16S (en développement)
• Tension de fonctionnement : 12V / 24V (selon modèle)
• Plage représentative de couple de maintien (à l'arrêt) : 18 mNm–77 mNm (selon modèle)
• Plage représentative de puissance : 5 W–11 W (selon modèle)
• Compatibilité avec divers réducteurs en option (Harmonic Drive®, engrenage planétaire, CROWNROBOX GEAR®, etc.)
• Exemples d'applications : pinces robotisées, petits ensembles de précision
