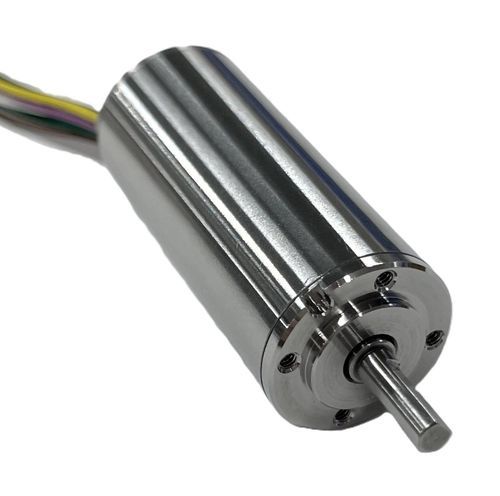

Moteur brushless TB16M24

DCBLDC24 V

Présentation
Thumbelina® est une série de moteurs DC sans balais conçue pour des installations ultra-compactes nécessitant un couple de maintien même hors alimentation et une réduction de la consommation électrique. Les modèles conviennent aux espaces confinés tels que les mains de robot et les unités de petite précision. Des versions optionnelles avec réducteurs intégrés sont proposées selon les besoins applicatifs.

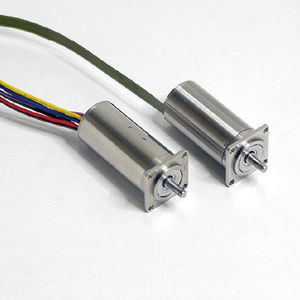

Moteur DC sans balais TB12M

• Taille : φ12 x 27 mm
• Masse : 18,5 g
• Tension nominale : 12 V / 24 V
• Couple de maintien (arrêté) : 18–25 mNm
• Puissance max : 5–10 W

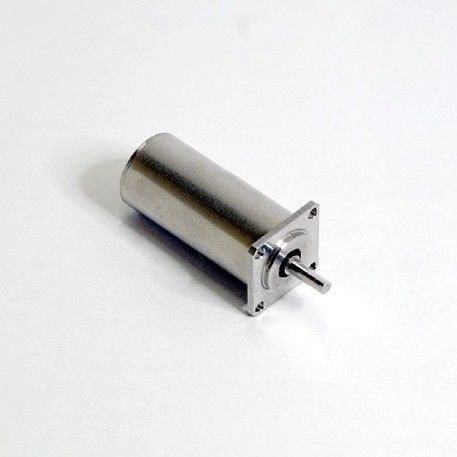

Moteur DC sans balais TB16M (en développement)

• Taille : φ16 x 36 mm
• Masse : 42 g
• Tension nominale : 24 V
• Couple de maintien (arrêté) : 77 mNm
• Puissance max : 11 W

Moteur DC sans balais TB16S (en développement)

• Taille : φ16 x 23 mm
• Masse : 26 g
• Tension nominale : 24 V
• Couple de maintien (arrêté) : 42 mNm
• Puissance max : 11 W

Options avec réducteurs
Des variantes optionnelles de Thumbelina® intègrent des réducteurs compacts adaptés au corps moteur ultra-compact pour les applications nécessitant plus de couple ou une réduction de vitesse.

Réducteur Harmonic Drive® (petit)

• Taille : □13 x 46,3 mm
• Rapports : A : 1/30, B : 1/50, C : 1/100
• Tension d'alimentation : 12 V / 24 V
• Couple admissible : A : 0,06 Nm, B : 0,11 Nm, C : 0,15 Nm

Réducteur Harmonic Drive® (moyen)

• Taille : □20 x 50,6 mm
• Rapports : D : 1/30, E : 1/50, F : 1/100
• Tension d'alimentation : 12 V / 24 V
• Couple admissible : D : 0,25 Nm, E : 0,4 Nm, F : 0,6 Nm

Réducteur à train épicycloïdal

• Taille : G : □13 x 54,7 mm ; H : □13 x 58,2 mm ; J/K : □13 x 61,7 mm ; L : □13 x 65,2 mm
• Rapports : G : 1/4, H : 1/16, J : 1/48, K : 1/64, L : 1/256
• Tension d'alimentation : 12 V / 24 V
• Couple admissible : G : 0,15 Nm, H : 0,2 Nm, J : 0,25 Nm, K : 0,25 Nm, L : 0,28 Nm

CROWNROBOX GEAR®

• Taille : □13 x 59 mm
• Rapport : 1/50
• Tension d'alimentation : 24 V
• Couple admissible : 0,3 Nm

Caractéristiques / Spécifications techniques

• Nom de la série : Thumbelina®
• Modèles représentatifs : TB12M, TB16M (en développement), TB16S (en développement)
• TB12M — Taille φ12 x 27 mm, Masse 18,5 g, Tension nominale 12 V / 24 V, Couple de maintien 18–25 mNm, Puissance max 5–10 W
• TB16M — Taille φ16 x 36 mm, Masse 42 g, Tension nominale 24 V, Couple de maintien 77 mNm, Puissance max 11 W
• TB16S — Taille φ16 x 23 mm, Masse 26 g, Tension nominale 24 V, Couple de maintien 42 mNm, Puissance max 11 W
• Réducteurs optionnels (Harmonic Drive®, épicycloïdal, CROWNROBOX GEAR®) disponibles en plusieurs rapports et couples admissibles
• Applications principales : mains de robot, unités de petite précision et autres installations en espace confiné
