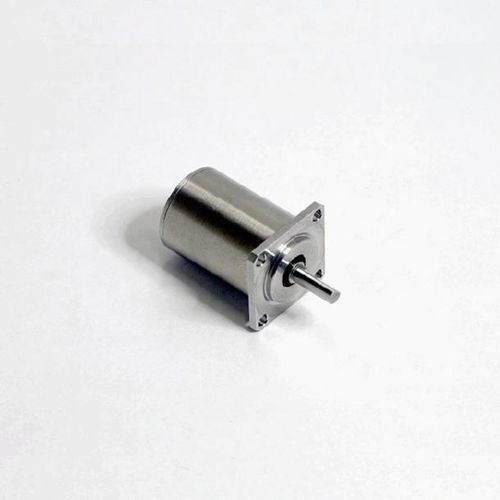

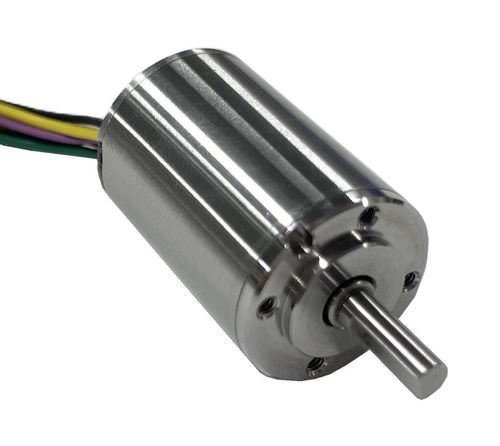

Moteur brushless TB16S24

DC24 Vpour la robotique

Aperçu
Thumbelina® est un moteur à courant continu sans balais offrant un couple élevé et une forte capacité de maintien même sans alimentation, contribuant à la réduction de la consommation électrique. Sa conception ultra-compacte permet une intégration dans des espaces restreints tels que les pinces robotiques. Des versions avec réducteur sont proposées en option.

Gamme de produits
Moteur DC sans balais TB12M

• Taille : φ12 x 27mm
• Masse : 18,5 g
• Tension nominale : 12V/24V
• Couple dʼarrêt (couple de maintien) : 18–25 mNm
• Puissance maximale : 5–10 W

Moteur DC sans balais TB16M (en développement)

• Taille : φ16 x 36mm
• Masse : 42 g
• Tension nominale : 24V
• Couple dʼarrêt (couple de maintien) : 77 mNm
• Puissance maximale : 11 W

Moteur DC sans balais TB16S (en développement)

• Taille : φ16 x 23mm
• Masse : 26 g
• Tension nominale : 24V
• Couple dʼarrêt (couple de maintien) : 42 mNm
• Puissance maximale : 11 W

Séries en option (avec réducteurs)
Réducteur Harmonic Drive® (petite taille)

• Taille : □13 x 46,3mm
• Rapports : A : 1/30, B : 1/50, C : 1/100
• Tension dʼalimentation : 12V/24V
• Couple admissible : A : 0,06 Nm, B : 0,11 Nm, C : 0,15 Nm

Réducteur Harmonic Drive® (grande taille)

• Taille : □20 x 50,6mm
• Rapports : D : 1/30, E : 1/50, F : 1/100
• Tension dʼalimentation : 12V/24V
• Couple admissible : A : 0,25 Nm, B : 0,4 Nm, C : 0,6 Nm

Réducteur à engrenages planétaires

• Taille : G : □13 x 54,7mm, H : □13 x 58,2mm, J/K : □13 x 61,7mm, L : □13 x 65,2mm
• Rapports : G : 1/4, H : 1/16, J : 1/48, K : 1/64, L : 1/256
• Tension dʼalimentation : 12V/24V
• Couple admissible : G : 0,15 Nm, H : 0,2 Nm, J : 0,25 Nm, K : 0,25 Nm, L : 0,28 Nm

CROWNROBOX GEAR®

• Taille : □13 x 59mm
• Rapport : 1/50
• Tension dʼalimentation : 24V
• Couple admissible : 0,3 Nm

Caractéristiques / Spécifications techniques

• Couple élevé et forte capacité de maintien même sans alimentation
• Conception DC sans balais contribuant à la réduction de la consommation dʼénergie
• Dimensions ultra-compactes permettant lʼinstallation dans des espaces réduits comme les pinces robotiques
• Tensions prises en charge : 12V / 24V (selon modèle)
• Exemples de dimensions : φ12 x 27mm (TB12M), φ16 x 36mm (TB16M), φ16 x 23mm (TB16S)
• Exemples de couples dʼarrêt : 18–25 mNm (TB12M), 42 mNm (TB16S), 77 mNm (TB16M)
• Exemples de puissances maximales : 5–10 W (TB12M), 11 W (TB16M/TB16S)
• Plusieurs options de réducteurs disponibles (Harmonic Drive, engrenages planétaires, CROWNROBOX)
