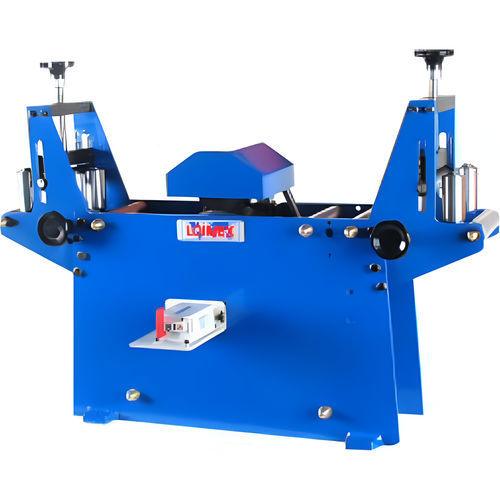

Machine de mesure pour câble M80/S

de longueurde fil métalliquepour applications industrielles

Domaine d'utilisation M80: Pour câbles et autres pièces à mesureuse de même genre de 20 à 80 mm de Ø. M80/S: Câbles métalliques et autres pièces à mesurer de même genre de 5 à 55 mm de Ø. Construction Boîtier de mesureur en acier, poulie mesureuse de 1.000 mm. de circonférence. Toutes les pièces en mouvement sont montées sur roulement à billes. Chaque fois une traverse de guidage à l'entrée et à la sortie du mesureur. Rouleaux de guidage horizontaux et verticaux ajustables à la section du câble au moyen du volant. Système de pression Rouleur presseur avec double traction à ressort caoutchouté avec revêtement protecteur. Fonctionnement au moyen du levier de commande sur crémaillère et pignon incorporés. Compteur Compteur à rouleaux avec indication courante de la measure. Plage de mesure 9.999,99 metres. Remise à 0 par pression du levier. Emploi La pièce à mesurer est passée entre les rouleaux de guidage jusqu'au repère tandis que le rouleaux presseurs sont levés. Les rouleaux directionnels et les rouleaux conducteurs sont ajustés aux diamètre de la pièce à mesurer et une fois le compteur remis à 0, on bobine la quantité souhaitée puis on coupe au repère. Entretien La surface de la poulie mesureuse doit rester exempte de résidus de matière isolante. Le rouleau presseur est monté sur roulement à billes. Vérification Cet appareil est vérifiable pour les mesures de précision. Diamètre de câble 5 a 55 mm Capacité compteur : 9.999,99 mts Compteur avec présélection : O Précision : 0,5 % Pression de la roue :475N Câble en acier : Dimensions : 870x280x670 mm
