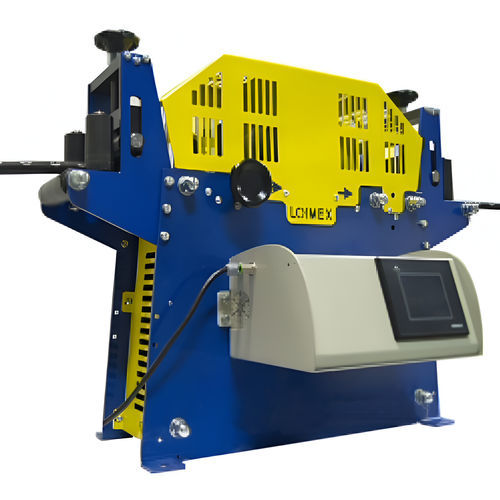

Machine de mesure pour câble M60/S
de longueurde fil métalliquepour applications industrielles

machine de mesure pour câble
machine de mesure pour câble
machine de mesure pour câble
machine de mesure pour câble
machine de mesure pour câble
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Grandeur physique
de longueur
Produit mesuré
pour câble, de fil métallique
Applications
pour applications industrielles
Autres caractéristiques
de haute précision, verticale, en continu

Description

Domaine d'utilisation M60: Pour câbles et autres pièces à mesureuse de même genre de 10 à 60 mm de Ø. M60/S: Câbles métalliques et autres pièces à mesurer de même genre de 3 à 32 mm de Ø. Construction Poulie mesureuse de 1.000 mm. de circonférence sur roulement à billes. Guides Chaque fois une traverse de guidage à l'entrée et à la sortie du mesureur avec rouleaux conducteurs horizontaux et verticaux et des rouleaux directionnels réglables. Appui de la pièce à mesurer et rouleaux de glissement, couple vertical de rouleaux de guidage avec réglage direct par une tige filetée de la poulie mesureuse. Système de pression Rouleur presseur avec double traction à ressort caoutchouté avec revêtement protecteur. Fonctionnement au moyen du levier de commande sur crémaillère et pignon incorporés. Compteur Compteur à rouleaux avec indication courante de la measure. Plage de mesure 9.999,99 metres. Remise à 0 par pression du levier. Emploi La pièce à mesurer est passée entre les rouleaux de guidage jusqu'au repère tandis que le rouleaux presseurs sont levés. Les rouleaux directionnels et les rouleaux conducteurs sont ajustés aux diamètre de la pièce à mesurer et une fois le compteur remis à 0, on bobine la quantité souhaitée puis on coupe au repère. Entretien La surface de la poulie mesureuse doit rester exempte de résidus de matière isolante. Le rouleau presseur est monté sur roulement à billes. Vérification Cet appareil est vérifiable pour les mesures de précision. Diamètre de câble:3 a 32 mm Capacité compteur:9.999,99 mts Compteur avec présélection:O Précision:0,5 % Pression de la roue:300N - 375N Câble en acier Dimensions:700x300x500 mm
