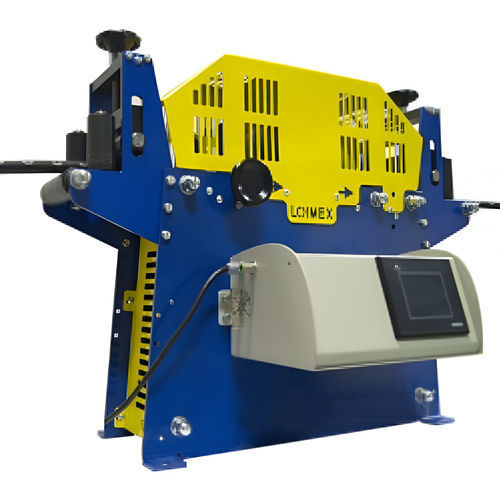

Machine de mesure pour câble M40/S

de longueurpour applications industriellesde haute précision

Domaine d'utilisation M40: Pour câbles et autres pièces à mesureuse de même genre de 3 à 40 mm de Ø. M40/S: Câbles métalliques et autres pièces à mesurer de même genre de 1 à 22 mm de Ø. Construction Poulie mesureuse de 1.000 mm. de circonférence sur roulement à billes. Guides Une rouleau conducteur horizontal et 2 verticaux à l'entrée et à la sortie du mesurer. Deux rouleaux directionnels profilés ajustables au diamètre de la pièce à mesurer. Système de pression Rouleur presseur avec double traction à ressort caoutchouté avec revêtement protecteur. Fonctionnement au moyen du levier de commande sur crémaillère et pignon incorporés. Compteur Compteur à rouleaux avec indication courante de la measure. Plage de mesure 9.999,99 metres. Remise à 0 par pression du levier. Emploi La pièce à mesurer provenant du dispositif de débobinage passe par les boîtes de guidage jusqu'au repère indiqué tandis que le rouleau presseur est levé. Une fois le compteur remis à 0, on bobine la quantité souhaitée puis on coupe au repère indiqué. Entretien Il faut uniquemnet veiller à ce que la surface de la poulie mesureuse soit exempte de résidus de matière isolante. Vérification Cet appareil est vérifiable pour les mesures de précision. Diamètre de câble : 1 a 22 mm Capacité compteur : 9.999,99 mts Compteur avec présélection : O Précision : 0,5 % Pression de la roue : 230N - 275N Câble en acier : Dimensions : 550x200x420 mm
