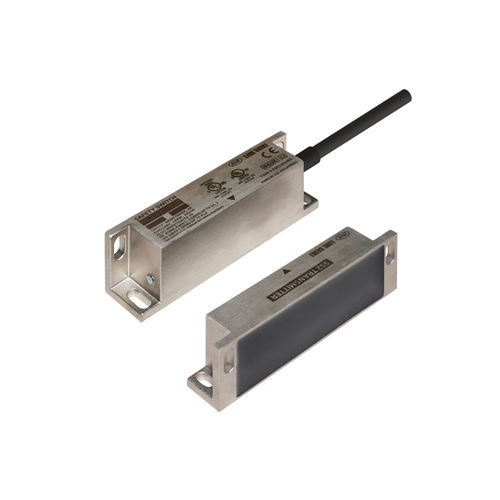

Interrupteur de sécurité SS2-OX-3 series

multipolaireIP69KIEC

Interrupteur de sécurité sans contactInoxAutonomeRelais de sécurité Combinable par conditionCaractéristiquesPLd selon ISO 13849-1 dans les applications autonomesContrôle croisé entre deux canauxBoîtier robuste en acier inoxydableModèlesModèlesSortie de sécuritéSortie auxiliaireMatériau du boîtierSS2-OX-310RelaisN.O. Contact x 1 Contact N.C. x 1N.C.(Sortie SSR) x 1Equivalent àSUS316L(SCS16)SS2-OX-320N.C.(Sortie PNP à collecteur ouvert) x 1SS2-OX-330N.C.(Sortie collecteur ouvert NPN) x 1SpécificationsTension d'alimentationDC24V (-15%/+10%)Distances de fonctionnementDistance de fonctionnement nominale : 12mmDistance de commutation assurée : 10mm Distance de commutation assurée : 15mm Hystérésis : 2mm Précision de répétition : ＜5%Sécurité Protection de la sortieFusible interne 2Température de fonctionnement-25 - +60°CTypeNiveau de codage (ISO 14119)4 / FaibleMTTFd＞100 ansNormes respectéesISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 60947-5-3, UL 60947-1, UL 60947-5-2, CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-5-2, CE, RoHSDonnées détaillées du modèleModèlesSS2-OX-310SS2-OX-320SS2-OX-330Sortie de sécuritéContact N.O. x 1 Contact N.C. Contact N.O. x 1 (AC48V 2A (AC General Use) / DC30V 2A (DC Resistive) / DC5V 10mA Min.)Sortie auxiliaire (x1)N.C. x 1(SSR Output)N.C. x 1(PNP Open Collector Output)N.C. x 1(NPN Open Collector Output)DC24V 200mA Max.Configuration des contactsCourant de fonctionnement60mA215mA60mUnité de relais de sécuritéPeut être utilisée avec une unité de relais de sécurité recevant 1 entrée N.O. + 1 entrée N.C. /Ne peut pas être utilisée avec SM1-301 de Line SeikiDimensionsUnité émettrice : 92 x 29 x 18 mmUnité réceptrice : 92 x 29 x 24 mmDimensionPoidsUnité émettrice : 190gUnité réceptrice (y compris le câble) : 370gClasse de protectionIP69KPLPLd (Cat.3), SIL2 : Autonome (1 interrupteur de sécurité)Le niveau de performance dépend de l'évaluation de l'ensemble du système : Combiné avec une unité de relais (1 N.O. + 1 N.C.)Spécifications techniques / CaractéristiquesInterrupteur de sécurité sans contactPLd selon ISO 13849-1 dans les applications autonomesContrôle croisé entre deux canauxBoîtier robuste en acier inoxydable (équivalent à SUS316L (SCS16))Sortie de sécurité relais : Contact N.O. x 1, Contact N.F. x 1Sortie auxiliaire : SSR, PNP, ou NPN sortie collecteur ouvert selon le modèleAlimentation : DC24V (-15%/+10%)Température de fonctionnement : -25 à +60°CClasse de protection : IP69KConforme aux normes ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 60947-5-3, UL, CSA, CE, RoHSMTTFd : >100 ansDimensions : Émetteur 92 x 29 x 18 mm, Récepteur 92 x 29 x 24 mmPoids : Émetteur 190g, Récepteur (avec câble) 370g
