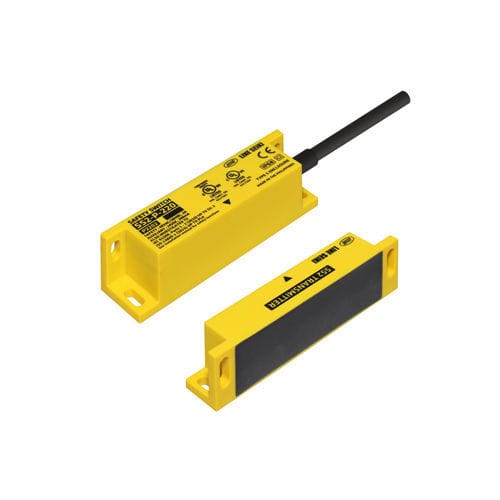

Interrupteur unipolaire SS2-P-2 series

IP68SIL 2IEC

Interrupteur de sécurité sans contactPlastiqueAutonomeRelais de sécurité combinableCaractéristiquesPLd selon ISO 13849-1 dans les applications autonomesContrôle croisé entre deux canauxPlusieurs unités peuvent être connectées à un relais de sécuritéModèlesModèlesSortie de sécuritéSortie auxiliaireMatériau du boîtierSS2-P-210RelaisN.O. Contact x 2N.C.(Sortie SSR) x 1Polyamide 66 (PA66)SS2-P-220N.C.(Sortie PNP à collecteur ouvert) x 1SS2-P-230N.C.(Sortie collecteur ouvert NPN) x 1SpécificationsTension d'alimentationDC24V (-15%/+10%)Distances de fonctionnementDistance de fonctionnement nominale : 12mmDistance d'enclenchement assurée : 10mm Distance d'arrêt assurée : 15mm Hystérésis : 2mm Précision de répétition : <5%Protection de la sortie de sécuritéFusible interne 2Température de fonctionnement-25 - +60°CTypeNiveau de codage (ISO 14119)4 / FaibleMTTFd>100 ansNormes respectéesISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 60947-5-3, UL 60947-1, UL 60947-5-2, CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-5-2, CE, RoHSDonnées détaillées du modèleModèlesSS2-P-210SS2-P-220SS2-P-230Sortie de sécuritéN.O. Contact x 2 (AC48V 2A (AC usage général) / DC30V 2A (DC résistif) / DC5V 10mA Min.)Sortie auxiliaire (x1)N.C. x 1(Sortie SSR)N.C. x 1(Sortie PNP à collecteur ouvert)N.C. x 1(Sortie NPN à collecteur ouvert)DC24V 200mA Max.Configuration des contactsCourant de fonctionnement60mA215mA60mUnité de relais de sécuritéPeut être utilisée en combinaison avec SM1-301 de Line SeikiDimensionsUnité émettrice : 92 x 25 x 17 mmUnité réceptrice : 92 x 25 x 24,5 mmDimensionPoidsUnité émettrice : 80gUnité réceptrice (câble inclus) : 230gClasse de protectionIP68PLPLd (Safety Cat.3), SIL 2 : Autonome ou avec le relais de sécurité "SM1-301"*2 à 25 interrupteurs de sécurité peuvent être connectés en sériePLd (Safety Ca.3), SIL3 : Combiné avec le relais de sécurité "SM1-301"*1 interrupteur de sécuritéCaractéristiques techniques / CaractéristiquesInterrupteur de porte de sécurité sans contactPLd selon ISO 13849-1 dans les applications autonomesContrôle croisé entre deux canauxPlusieurs unités peuvent être connectées à un relais de sécuritéBoîtier en plastique (Polyamide 66)Sortie de relais : Contact N.O. x 2Sortie auxiliaire : N.C. (SSR, PNP, ou NPN Open Collector Output) x 1Alimentation : DC24V (-15%/+10%)Température de fonctionnement : -25 à +60°CClasse de protection : IP68Conforme aux normes ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 60947-5-3, UL, CSA, CE, RoHS
