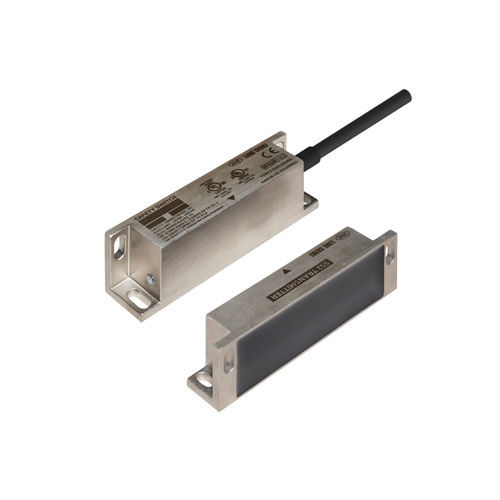

Interrupteur de sécurité SS2-OX-2 series

multipolaireétancheIP69K

Interrupteur de sécurité sans contactInoxAutonomeRelais de sécurité combinableCaractéristiquesPLd selon ISO 13849-1 dans les applications autonomesContrôle croisé entre deux canauxPlusieurs unités peuvent être connectées à un relais de sécuritéBoîtier robuste en acier inoxydableModèlesModèlesSortie de sécuritéSortie auxiliaireMatériau du boîtierSS2-OX-210RelaisN.O. Contact x 2N.C.(Sortie SSR) x 1Equivalent àSUS316L(SCS16)SS2-OX-220N.C.(Sortie PNP à collecteur ouvert) x 1SS2-OX-230N.C.(Sortie collecteur ouvert NPN) x 1SpécificationsTension d'alimentationDC24V (-15%/+10%)Distances de fonctionnementDistance de fonctionnement nominale : 12mmDistance de commutation assurée : 10mm Distance de commutation assurée : 15mm Hystérésis : 2mm Précision de répétition : <5%Protection de la sortie de sécuritéFusible interne 2Température de fonctionnement-25 - +60°CTypeNiveau de codage (ISO 14119)4 / FaibleMTTFd>100 ansNormes respectéesISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 60947-5-3, UL 60947-1, UL 60947-5-2, CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-5-2, CE, RoHSDonnées détaillées du modèleModèlesSS2-OX-210SS2-OX-220SS2-OX-230Sortie de sécuritéN.O. Contact x 2 (AC48V 2A (AC usage général) / DC30V 2A (DC résistif) / DC5V 10mA Min.)Sortie auxiliaire (x1)N.C. x 1(Sortie SSR)N.C. x 1(Sortie PNP à collecteur ouvert)N.C. x 1(sortie collecteur ouvert NPN)DC24V 200mA Max.Configuration des contactsCourant de fonctionnement60mA215mA60mUnité de relais de sécuritéPeut être utilisée en combinaison avec SM1-301 de Line SeikiDimensionsUnité émettrice : 92 x 29 x 18 mmUnité réceptrice : 92 x 29 x 24 mmDimensionPoidsUnité émettrice : 190gUnité réceptrice (y compris le câble) : 370gClasse de protectionIP69KPLPLd (Safety Cat.3), SIL 2 : Autonome ou avec le relais de sécurité "SM1-301"*2 à 25 interrupteurs de sécurité peuvent être connectés en sériePLd (Safety Ca.3), SIL3 : Combiné avec le relais de sécurité "SM1-301"*1 interrupteur de sécuritéCaractéristiques techniques clés:Tension d'alimentation : DC24V (-15%/+10%)Distance de fonctionnement : 12mm (ON : 10mm, OFF : 15mm, Hystérésis : 2mm, Précision de répétition : <5%)Sortie de sécurité : Contact N.O. x 2 (AC48V 2A / DC30V 2A / DC5V 10mA Min.)Sortie auxiliaire : N.C. x 1 (SSR/PNP/NPN Open Collector Output, DC24V 200mA Max.)Courant de fonctionnement : 60mA/215mTempérature de fonctionnement : -25 - +60°CClasse de protection : IP69KEnclosure Material : Equivalent à SUS316L (SCS16)Conformité aux normes : ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 60947-5-3, UL 60947-1/5-2, CSA C22.2 No. 60947-1/5-2, CE, RoHSMTTFd : >100 ansPLd (Safety Cat.3), SIL 2/3 (avec SM1-301)
