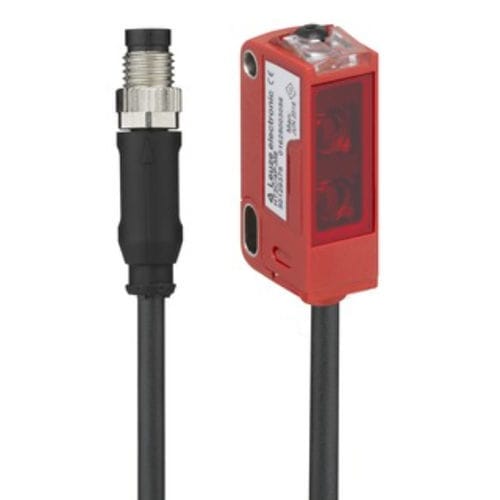

Détecteur photoélectrique détecteur à réflexion directe ODT3C.3/L6-200-M8

avec suppression d'arrière-planrectangulairelumière rouge

Produit
ODT3C.3/L6-200-M8 - capteur de distance diffus avec suppression d'arrière-plan offrant une sortie de mesure IO-Link et deux sorties de commutation indépendantes.

Données de base
Série : 3C
Principe de fonctionnement : capteur de distance diffus avec suppression d'arrière-plan

Version spéciale
2 sorties de commutation indépendantes ; Sortie de valeur de mesure via IO-Link

Données optiques
Erreur noir-blanc : < ± 3 mm
Plage de fonctionnement (garantie) : 0,01 ... 0,15 m
Plage de réglage : 30 ... 150 mm
Trajectoire du faisceau : focalisée
Source lumineuse : LED, rouge (645 nm)
Forme du signal émis : impulsionnel
Groupe LED : groupe exempt (selon EN 62471)
Taille du point lumineux [à la distance capteur] : 10 mm x 10 mm [100 mm]
Géométrie du point : carrée
Focus : fixe (distance focale 150 mm)

Données de mesure
Plage de mesure : 30 ... 150 mm
Résolution : 1,0 mm
Exactitude : -3 ... 3 mm
Reproductibilité (1 sigma) : 1 ... 1,4 mm
Sortie de valeur de mesure : via IO-Link
Principe optique de mesure : triangulation

Données électriques
Protection : protection contre l'inversion de polarité ; protection contre les courts-circuits

Performances
Tension d'alimentation UB : 12 ... 30 V CC
Ondulation résiduelle : 0 ... 15 % (de UB)
Courant à vide : 0 ... 25 mA

Sorties
Nombre de sorties de commutation numériques : 2

Sorties de commutation
Type : sortie de commutation numérique
Courant de commutation max. : 100 mA

Sortie de commutation 1
Élément de commutation : transistor, push-pull
Principe de commutation : IO-Link / commutation sur clair (PNP) / commutation sur obscur (NPN)

Sortie de commutation 2
Élément de commutation : transistor, push-pull
Principe de commutation : commutation sur clair (PNP) / commutation sur obscur (NPN)

Comportement temporel
Fréquence de commutation : 750 Hz
Temps de réponse : 0,66 ms
Délai de disponibilité : 300 ms
Jitter de réponse : 170 µs

Interface / IO-Link
Type : IO-Link
Mode COM : COM3
Profil : Smart sensor profile
Temps de cycle min. : COM3 = 0,6 ms
Type de trame : 2.V
Spécification : V1.1
ID appareil : 2200
Support mode SIO : Oui

Connexion
Nombre de connexions : 1

Connexion 1
Fonction : Sortie signal / Alimentation
Type de connexion : Câble avec connecteur
Longueur du câble : 200 mm
Gaine : PUR
Couleur du câble : Noir
Section du conducteur : 0,2 mm²
Filetage : M8
Type : Connecteur mâle métal, 4 pôles

Données mécaniques
Dimensions (L x H x P) : 11,4 mm x 34,2 mm x 18,3 mm
Matériau du boîtier : PC-ABS (plastique)
Couverture de la lentille : PMMA
Masse nette : 20 g
Couleur du boîtier : Rouge
Fixation : montage par perçage ; dispositif de montage optionnel
Couple de serrage recommandé (M3) : 0,9 N·m
Compatibilité matériaux : ECOLAB

Utilisation et affichage
Affichage : 2 LED
Commande : bouton Teach (fonctions : commutation clair/obscur ; réglage de la portée)

Données environnementales
Température ambiante, fonctionnement : -40 ... 60 °C
Température ambiante, stockage : -40 ... 70 °C

Certifications
Degré de protection : IP67 ; IP69K
Classe de protection : III
Homologations : c UL US
Normes appliquées : IEC 60947-5-2

Caractéristiques / spécifications techniques

• Modèle : ODT3C.3/L6-200-M8
• Série : 3C
• Plage de mesure : 30–150 mm
• Résolution : 1,0 mm
• Exactitude : ±3 mm
• Sortie : IO-Link + 2 sorties de commutation numériques (max 100 mA)
• Tension d'alimentation : 12–30 V CC
• Connexion : M8, 4 pôles, câble 200 mm (PUR)
• Boîtier : PC-ABS, rouge ; dimensions 11,4 x 34,2 x 18,3 mm ; masse nette 20 g
• Protection : IP67 / IP69K
• Température de fonctionnement : -40 … 60 °C
