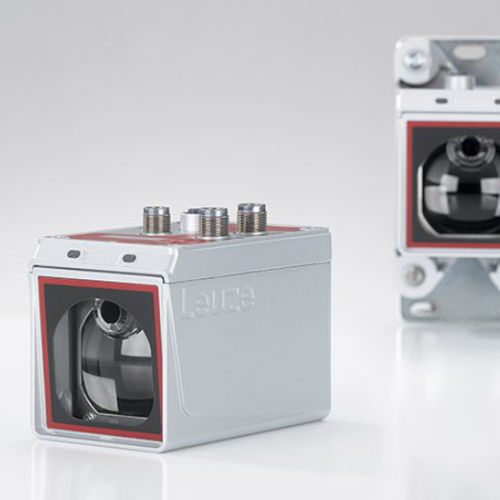

Laser de positionnement d'alignement AMS series

à longueur d'onde réglablevisiblerouge

Présentation du produit
Les systèmes de positionnement laser optiques mesurent sans contact les distances aux éléments mobiles, fournissant des valeurs de position au millimètre pour la commande dynamique. Les cycles de mesure s’exécutent en millisecondes et offrent une répétabilité à partir de 0,2 mm avec une précision absolue testée de ±2 mm à ±5 mm selon le modèle et la portée. Des processeurs de signal performants permettent des portées jusqu’à 300 m. Les fonctions de diagnostic intégrées détectent les situations limites et remontent l’état via les interfaces industrielles.

AMS 100i — Système de positionnement compact
L’AMS 100i est un capteur de positionnement compact et modulaire, conçu pour les applications intralogistiques à courtes et moyennes portées. Il dispose d’une zone morte minimale, d’options de montage flexibles et d’un chauffage intégré optionnel pour un fonctionnement jusqu’à -30 °C (selon modèle). Cas d’usage typiques : gerbeurs, AGV et systèmes d’ascenseurs en espaces contraints.

Avantages de l’AMS 100i

• Tâches de positionnement jusqu’à 120 m en intralogistique (gerbeurs, AGV, systèmes d’élévation)
• Boîtier très compact (105 x 68 x 75 mm) avec zone morte de seulement 100 mm
• Intégration aisée dans des espaces réduits et sur véhicules mobiles
• Portée minimale mesurable jusqu’à 100 mm (ou quelques mm avec miroir déviateur)
• Pas d’interférence avec les transceivers de données optiques DDLS permettant un montage rapproché
• Montage modulaire et alignement simple
• Chauffage intégré optionnel pour extension de la plage de température

AMS 300i — Système de positionnement laser
L’AMS 300i est conçu pour des mesures de distance rapides et précises jusqu’à 300 m. Il offre de nombreuses interfaces industrielles, des débits de mise à jour élevés, un catalogue de fonctions complet et des diagnostics étendus. Les valeurs mesurées peuvent être fournies en intervalles de millisecondes pour la commande dynamique et de nombreux paramètres sont configurables via la commande.

Avantages de l’AMS 300i

• Connectivité étendue : bus de terrain et interfaces Ethernet industrielles
• Configuration via le système de commande
• Transfert automatique des paramètres vers les appareils de remplacement
• Large choix de fonctions configurables, interfaces et plages de fonctionnement
• Contrôle continu du laser, de la température, du niveau de signal, de la fenêtre de position et des vitesses pour indication de pré-faille
• Solution de montage intégrée pour un réglage aisé
• Fonctionnement parallèle sans interférence avec les transceivers de données optiques DDLS

Points forts

• Haute précision absolue et excellente répétabilité
• Cycles de mesure rapides en millisecondes
• Nombreuses options d’interface (PROFINET, PROFIBUS, EtherNet/IP, EtherCAT, SSI, etc.)
• Plages de fonctionnement de la courte portée (100 mm) jusqu’à 300 m selon le modèle

Applications

• Positionnement sur gerbeurs dans les entrepôts à haute densité (axes X et Y)
• Positionnement des AGV et mesure de hauteur de fourche
• Systèmes d’élévation et navettes pour positionnement vertical précis
• Positionnement de grues et portiques lorsque les rubans code-barres ne sont pas adaptés
• Mesure optique de distance combinée à une transmission optique de données pour commandes de déplacement et donnée de position

Spécifications techniques
Plage de mesure : AMS 100i — 0,1–120 m ; AMS 300i — 0,2–300 m
Précision : AMS 100i — ±2 mm ; AMS 300i — ±5 mm (±2 mm jusqu’à 200 m)
Répétabilité (1 sigma) : AMS 100i — 0,2 mm ; AMS 300i — 0,7 mm
Diamètre du spot lumineux : AMS 100i — ≤ 100 mm ; AMS 300i — ≤ 220 mm
Vitesse de translation maximale : ≤ 10 m/s (les deux modèles)
Tension d’alimentation : 18–30 V DC (les deux modèles)
Consommation : 250 mA sans chauffage / 500 mA avec chauffage (les deux modèles)
Émetteur : Diode laser, lumière rouge, longueur d’onde AMS 100i — 655 nm ; AMS 300i — 650–690 nm
Classe laser : Classe 2 selon EN 60825-1 ; CDRH
Température de fonctionnement : AMS 100i — -5–60 °C sans chauffage / -30–60 °C avec chauffage ; AMS 300i — -5–50 °C sans chauffage / -30–50 °C avec chauffage
Indice de protection : IP65 (les deux modèles)
Interfaces : SSI, TCP/IP, PROFINET ; options supplémentaires : PROFIBUS, DeviceNet, CANopen, EtherNet/IP, EtherCAT, Ethernet, RS232/422/485, Interbus (selon modèle)
Certifications : CE, UL, CDRH, ISO 9001

Caractéristiques clés

• Répétabilité à partir de 0,2 mm
• Précision de mesure absolue testée entre ±2 mm et ±5 mm
• Cycles de mesure en millisecondes pour commande dynamique
• Multiples interfaces industrielles (bus de terrain et Ethernet)
• Interface SSI parallèle optionnelle pour alimentation d’onduleur (variantes PROFINET/PROFIBUS)
• Diagnostics étendus et détection des situations limites
• Conception mécanique modulaire et accessoires de montage flexibles (outil d’alignement, miroir déviateur, supports)
• Serveur Web intégré sur certains modèles pour diagnostic et maintenance à distance
