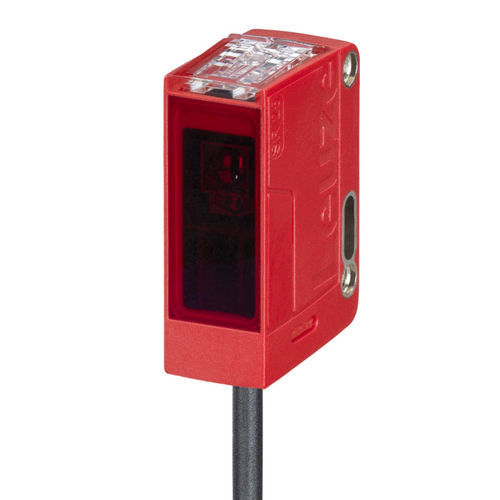

Capteur à temps de vol ODT25CL1-3M.3/L6

Brève description
Capteur de distance diffus avec suppression d'arrière-plan

Caractéristiques principales

• Principe de fonctionnement : Capteur de distance diffus avec suppression d'arrière-plan
• Série : 25C
• Principe de mesure optique : Temps de vol (ToF)
• Source lumineuse : Laser rouge, longueur d'onde 680 nm, classe laser 1 (IEC/EN 60825-1)
• Plage de mesure : 50 ... 3 500 mm (plage de fonctionnement garantie 0,07 ... 3 m)
• Plage d'ajustement : 50 ... 3 500 mm
• Sortie de la valeur de mesure : via IO-Link
• IO-Link : COM3, profil Smart sensor, Device ID 2221, mode SIO pris en charge
• 2 sorties de commutation numériques indépendantes (transistor, push-pull), courant de commutation max. 90 mA
• Connexion câble : 1 câble, 2 000 mm, gaine PUR, noir, 4 conducteurs, section 0,2 mm²
• Dimensions mécaniques compactes : 15 x 42,7 x 30 mm ; poids net 30 g ; couleur boîtier rouge ; matériau boîtier PC-ABS ; couvercle optique PMMA
• Protection : IP67 et IP69K ; classe de protection III

Données optiques
Erreur noir-blanc : ±20 mm (voir diagramme)
Plage de fonctionnement : 0,07 ... 3 m (plage de fonctionnement garantie)
Plage d'ajustement : 50 ... 3 500 mm
Trajectoire du faisceau : Focalisé
Source lumineuse : Laser, rouge
Longueur d'onde : 680 nm
Classe laser : 1, IEC 60825-1:2014 / EN 60825-1:2014+A11:2021
Forme du signal transmis : Impulsé
Géométrie du point : Circulaire
Angle de décalage : typ. ± 2,5°

Données de mesure
Plage de mesure : 50 ... 3 500 mm
Résolution : 1,0 mm
Précision : -20 ... 20 mm
Reproductibilité (1 sigma) : 0 ... 13 mm
Sortie de la valeur de mesure : via IO-Link
Principe de mesure optique : Temps de vol

Données électriques
Circuit de protection : Protection contre inversion de polarité ; protection contre les courts-circuits ; protection contre les transitoires
Tension d'alimentation UB : 10 ... 30 V DC (incl. ondulation résiduelle)
Ondulation résiduelle : 0 ... 15 % de UB
Courant à vide : 0 ... 35 mA

Performance / Comportement temporel
Fréquence de commutation : 7 ... 15 Hz selon réflectance diffuse
Temps de réponse : 33 ... 70 ms selon réflectance diffuse
Délai de mise en service : 300 ms

Interface / IO-Link
Type : IO-Link (mode COM : COM3)
Profil : Smart sensor profile
Temps de cycle min. COM3 : 0,6 ms
Type de trame : 2.V, Spécification V1.1, Device ID 2221

Connexion / Câble
Nombre de connexions : 1
Fonction : Entrée signal / Sortie signal / Alimentation
Type de connexion : Câble, longueur 2 000 mm, gaine PUR, couleur noire, 4 conducteurs, section 0,2 mm²

Commande et affichage
Type d'affichage : LED (2 LED)
Commandes : Bouton Teach (pour commutation clair/foncé et réglage de portée)

Données environnementales
Température ambiante, fonctionnement : -30 ... 50 °C
Température ambiante, stockage : -40 ... 70 °C

Certifications et normes
Degré de protection : IP67, IP69K
Homologations : c UL US
Normes appliquées : IEC 60947-5-2

Référence
Réf. : 50154569

Caractéristiques / Spécifications techniques

• Modèle : ODT25CL1-3M.3/L6
• Série : 25C
• Principe de fonctionnement : Capteur de distance diffus avec suppression d'arrière-plan
• Principe de mesure : Temps de vol (ToF)
• Plage de mesure : 50 ... 3 500 mm (garanti 0,07 ... 3 m)
• Résolution : 1,0 mm
• Précision : -20 ... 20 mm
• Reproductibilité : 0 ... 13 mm (1 sigma)
• Source lumineuse / longueur d'onde : Laser rouge, 680 nm
• Classe laser : 1 (IEC/EN 60825-1)
• Sorties : 2 sorties de commutation numériques (push-pull), courant de commutation max. 90 mA
• IO-Link : COM3, profil Smart sensor, temps de cycle min. 0,6 ms
• Tension d'alimentation : 10 ... 30 V DC
• Câble : 2 000 mm PUR, 4 conducteurs
• Dimensions (L x H x P) : 15 x 42,7 x 30 mm ; Poids net : 30 g
• Boîtier : PC-ABS ; Couvercle optique : PMMA ; Couleur boîtier : Rouge
• Montage : Montage par trou traversant (dispositif de fixation en option) ; couple de serrage recommandé pour M3 : 0,9 N·m
• Protection : IP67 / IP69K ; Classe de protection III
• Température de fonctionnement : -30 ... 50 °C ; Température de stockage : -40 ... 70 °C
• Homologations / Normes : c UL US ; IEC 60947-5-2
