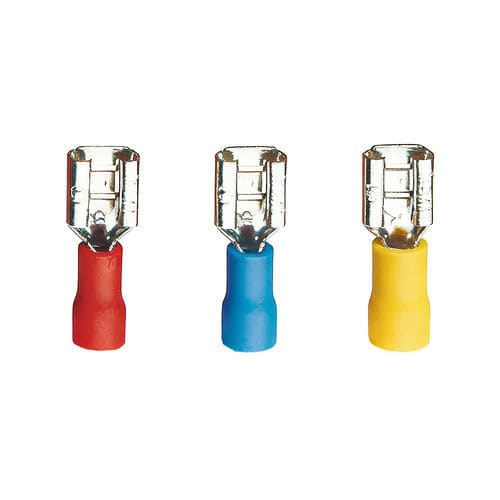

Cosse de câble femelle DIT6 series

isoléeen cuivrePVC

Présentation
Cosses Faston femelles pré-isolées en cuivre électrolytique étamé avec manchon isolant PVC, livrées en sachets de 100 pièces. Conçues pour une connexion rapide, démontable et fiable sur fiches Faston mâles, adaptées aux installations industrielles, tertiaires et domestiques.

Caractéristiques

• Matière : cuivre électrolytique étamé
• Isolant : manchon PVC intégré
• Conditionnement : sachet de 100 pièces
• Rouge – section de câble : 0,5–1,5 mm²
• Bleu – section de câble : 1,5–2,5 mm²
• Jaune – section de câble : 4–6 mm²

Courant max

• Rouge : 10 A
• Bleu : 15 A
• Jaune : 24 A

Avantages

• Connexion rapide sans vis ni soudure
• Démontable pour maintenance ou remplacement
• Bonne conductivité grâce au cuivre étamé
• Résistance à la corrosion et à l’oxydation
• Manchon PVC intégré pour protection contre les courts‑circuits et contacts accidentels
• Réduit le temps de câblage et facilite l’installation

Fonctionnalités
Les cosses Faston femelles garantissent un contact électrique stable avec les fiches Faston mâles. Leur conception assure un maintien sûr du contact et une protection contre les courts‑circuits via l’isolant PVC intégré.

Applications
Utilisables dans tableaux électriques, équipements électromécaniques, faisceaux de câbles et installations industrielles, tertiaires et domestiques nécessitant des connexions rapides et fiables.

Conseils d'utilisation

• Sélectionner la section de câble appropriée pour assurer un contact optimal
• Utiliser une pince à sertir adaptée pour un sertissage uniforme
• Insérer complètement la cosse sur la fiche Faston pour garantir le contact
• Contrôler l’état de l’isolant PVC et la tenue de la connexion en environnement vibratoire
• Respecter le courant maximal admissible pour chaque section de câble

Variantes et codes commandes
Code | Couleur | Section de câble | Courant max | Dimension fiche | Disponibilité
DIT6-2.8-5R | Rouge | 0,5–1,5 mm² | 10 A | 2,8 x 0,5 mm | en stock
DIT6-2.8-8R | Rouge | 0,5–1,5 mm² | 10 A | 2,8 x 0,8 mm | en stock
DIT6-4.8-5R | Rouge | 0,5–1,5 mm² | 10 A | 4,75 x 0,5 mm | en stock
DIT6-4.8-8R | Rouge | 0,5–1,5 mm² | 10 A | 4,75 x 0,8 mm | en stock
DIT6-6.3-8R | Rouge | 0,5–1,5 mm² | 10 A | 6,35 x 0,8 mm | en stock
DIT6-2.8-5B | Bleu | 1,5–2,5 mm² | 15 A | 2,8 x 0,5 mm | en stock
DIT6-2.8-8B | Bleu | 1,5–2,5 mm² | 15 A | 2,8 x 0,8 mm | en stock
DIT6-4.8-5B | Bleu | 1,5–2,5 mm² | 15 A | 4,75 x 0,5 mm | en stock
DIT6-4.8-8B | Bleu | 1,5–2,5 mm² | 15 A | 4,75 x 0,8 mm | en stock
DIT6-6.3-8B | Bleu | 1,5–2,5 mm² | 15 A | 6,35 x 0,8 mm | en stock
DIT6-6.3-8Y | Jaune | 4–6 mm² | 24 A | 6,35 x 0,8 mm | en stock
DIT6-9.4-1.2Y | Jaune | 4–6 mm² | 24 A | 9,4 x 1,2 mm | en stock

Caractéristiques / spécifications techniques

• Matière : cuivre électrolytique étamé
• Isolant : manchon PVC intégré
• Conditionnement : sachet de 100 pièces
• Couleurs et sections : rouge (0,5–1,5 mm²), bleu (1,5–2,5 mm²), jaune (4–6 mm²)
• Courants max correspondants : rouge 10 A, bleu 15 A, jaune 24 A
• Dimensions fiche (exemples selon variante) : 2,8 x 0,5 mm / 2,8 x 0,8 mm / 4,75 x 0,5 mm / 4,75 x 0,8 mm / 6,35 x 0,8 mm / 9,4 x 1,2 mm
