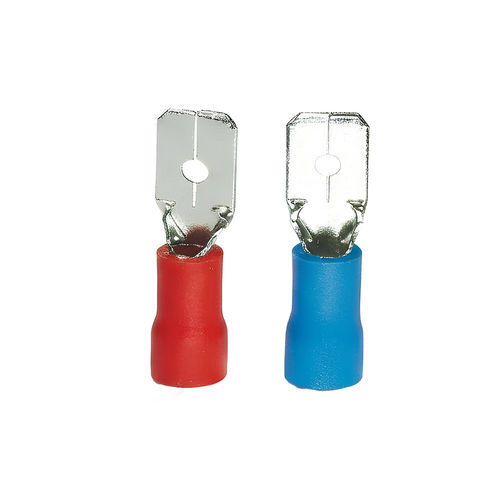

Cosse de câble mâle DIT5 series

isoléeen PVC

Présentation
Les cosses Faston mâles pré-isolées permettent de réaliser des connexions électriques rapides et sécurisées sur des bornes Faston femelles. L'isolant PVC intégré protège contre les courts-circuits et le contact accidentel.

Caractéristiques

• Physique :
  • Matière : cuivre électrolytique étamé
  • Manchon isolé en PVC
  • Conditionnement : sachet de 100 pièces
  • Couleur rouge – section de câble : 0,5 – 1,5 mm²
  • Couleur bleu – section de câble : 1,5 – 2,5 mm²
• Courant max :
  • Rouge : 10A
  • Bleu : 15A
• Avantages :
  • Connexion rapide et simple, sans besoin de visser ou souder
  • Démontable facilement pour maintenance ou remplacement
  • Excellente conductivité grâce au cuivre étamé
  • Résistance accrue à la corrosion et à l'oxydation
  • Isolation PVC intégrée pour sécurité et protection
  • Gain de temps sur le câblage et l'installation

Fonctionnalités
Les cosses Faston mâles isolées permettent de réaliser des connexions électriques rapides et sécurisées sur des bornes Faston femelles, assurant un contact optimal. L'isolant PVC intégré protège contre les courts-circuits et le contact accidentel.

Applications
Utilisées dans les environnements industriels, tertiaires et domestiques : tableaux électriques, équipements électromécaniques, faisceaux de câbles, opérations de maintenance et de réparation. Idéales pour le remplacement et l'extension de circuits existants.

Conseils d'utilisation

• Choisir la section de câble adaptée pour garantir une connexion optimale
• Utiliser une pince à sertir adaptée pour un sertissage homogène et sécurisé
• Insérer complètement la cosse dans la borne Faston pour assurer un bon contact
• Vérifier régulièrement l'état de l'isolant PVC et le maintien de la connexion, notamment en environnements soumis aux vibrations
• Respecter le courant maximal admissible indiqué pour chaque section de câble

Variantes et codes commandes
Code commande | Couleur | Section de câble | Courant max | Dimension fiche | Produit stocké
DIT5-2.8-8R | Rouge | 0,5 – 1,5 mm² | 10A | 2,8 x 0,8 mm | instock
DIT5-4.8-5R | Rouge | 0,5 – 1,5 mm² | 10A | 4,75 x 0,5 mm | instock
DIT5-6.3-8R | Rouge | 0,5 – 1,5 mm² | 10A | 6,35 x 0,8 mm | instock
DIT5-4.8-8R | Rouge | 0,5 – 1,5 mm² | 10A | 4,75 x 0,8 mm | instock
DIT5-4.8-5B | Bleu | 1,5 – 2,5 mm² | 15A | 4,75 x 0,5 mm | instock
DIT5-4.8-8B | Bleu | 1,5 – 2,5 mm² | 15A | 4,75 x 0,8 mm | instock
DIT5-6.3-8B | Bleu | 1,5 – 2,5 mm² | 15A | 6,35 x 0,8 mm | instock

Documents
Fiche produit : Cosses et embouts (PDF, 2.2 MB) disponible en téléchargement.

Caractéristiques / spécifications techniques

• Matière : cuivre électrolytique étamé
• Isolant : PVC intégré
• Conditionnement : sachet de 100 pièces
• Couleurs et sections : rouge (0,5–1,5 mm²), bleu (1,5–2,5 mm²)
• Courant maximal : rouge 10A, bleu 15A
• Dimensions fiche (exemples) : 2,8 x 0,8 mm ; 4,75 x 0,5 mm ; 4,75 x 0,8 mm ; 6,35 x 0,8 mm
• Applications : tableaux électriques, faisceaux, équipements électromécaniques, maintenance
• Avantages : bonne conductivité, résistance à la corrosion, démontabilité, gain de temps d'installation
