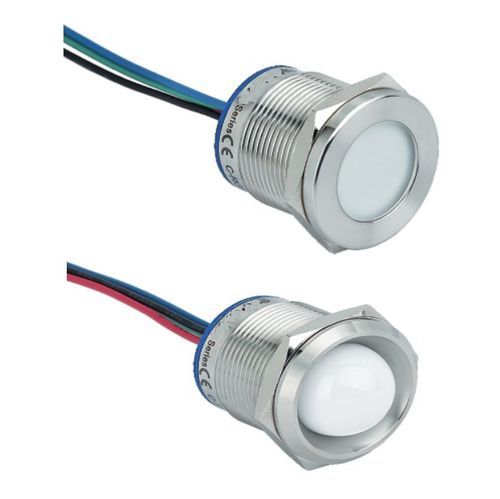

Voyant à LED SVEM22 series

filetémonté sur panneauauto-extinguible

Description
Voyant tri-led Ø22 – Corps métal anti-vandale – IP67 et IK06. Indicateur lumineux à 3 LED (rouge, vert, bleu) offrant une haute luminosité et une longue durée de vie, destiné à la signalisation d'états électriques sur pupitres ou portes d'armoire.

Électriques

• Alimentation 24 Vcc (polarité requise).
• Connexion par 4 fils : 1 fil commun (cathode -), 3 fils pour anodes (+) séparées (chaque fil alimente une LED ; couleur d'isolant correspond à la couleur de la LED).
• Consommation totale < 20 mA.

LED

• Trois LED : bleu, rouge et vert.
• Haute luminosité.
• Durée de vie minimale typique : 40 000 heures.

Physiques et mécanique

• Découpe d'encastrement Ø22 mm (épaisseur panneau max 10 mm).
• Corps en laiton anodisé noir ou en inox.
• Culot en plastique PA auto-extinguible (UL94-VO).
• Tête disponible bombée ou plate (versions plate SVEM22-P : IK06).
• Indice de protection IP67 (version adaptée pour usage extérieur et environnements humides).
• Sortie par fils longueur 15 cm (standard).
• Serrage par écrou métallique ; livré avec joint d’étanchéité.

Fonctionnalités

• Signalisation visuelle d'un état électrique (ex. changement d'état d'un circuit).
• Installation sur pupitres et portes d'armoire électrique.

Avantages

• Haute luminosité pour une excellente visibilité.
• Étanchéité IP67 pour installation extérieure ou environnements humides.
• Longue durée de vie des LED.
• Construction robuste et anti-vandale grâce au corps métallique.

Variantes et codes commandes (table)
Code commande | Matière du corps | Forme de la tête | Produit stocké
SVEM22-B-BF-24RGB | Laiton anodisé noir | Bombée | instock
SVEM22-P-BF-24RGB | Laiton anodisé noir | Plate | instock
SVEM22-B-SF-24RGB | Inox | Bombée | instock
SVEM22-P-SF-24RGB | Inox | Plate | instock

Normes et conformité

• Conformités : CE, RoHS, REACH.
• Standard applicable mentionné : EN61547-2000.

Ressources disponibles

• Fiche technique produit (document téléchargeable).
• Présentation produit / document de présentation (téléchargeable).

Caractéristiques / spécifications techniques

• Alimentation nominale : 24 Vcc (polarité).
• Consommation : < 20 mA.
• LED : 3 couleurs (rouge, vert, bleu).
• Découpe d'encastrement : Ø22 mm.
• Épaisseur panneau maximale : 10 mm.
• Corps : laiton anodisé noir ou inox.
• Culot : plastique PA (UL94-VO).
• Formes disponibles : tête bombée ou plate.
• Indice de protection : IP67.
• Résistance aux chocs : IK06 (pour versions à tête plate SVEM22-P).
• Fils : sortie 15 cm, 4 conducteurs (1 commun, 3 anodes).
• Fixation : écrou métallique fourni avec joint d'étanchéité.
