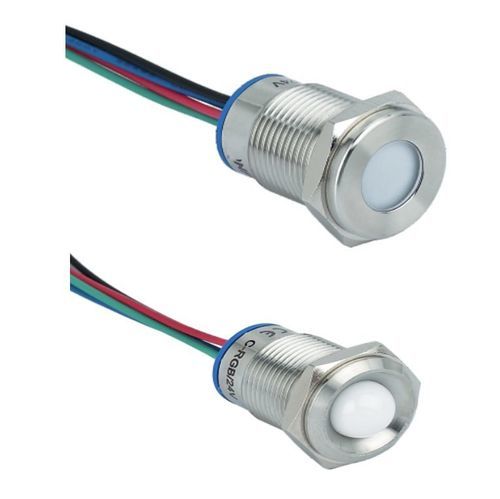

Voyant à LED SVEM16 TRI LED

monté sur panneauIP67résistant à la corrosion

Présentation
Voyant 3 LEDs Ø16 – Corps métal anti-vandale – Indice de protection IP67. Les indicateurs SVEM16 TRI LED offrent une haute luminosité et une longue durée de vie des LED. Conçus pour la signalisation d'états sur pupitres de commande et portes d'armoires électriques.

Caractéristiques électriques

• Alimentation : 24 Vcc (polarité définie).
• Connectique : sortie par fils (longueur 15 cm).
• Câblage : 4 fils au total — 1 fil commun (isolant noir) = cathode (−) ; 3 fils séparés pour alimenter chaque LED = anode (+), l'isolant des fils correspond à la couleur de la LED.
• Consommation : < 20 mA.

LED

• Équipement : 3 LEDs (bleu, rouge, vert).
• Haute luminosité.
• Durée de vie : minimum 40 000 heures.

Physiques

• Découpe d'encastrement : Ø 16 mm.
• Épaisseur maximale du panneau : 10 mm.
• Corps : laiton anodisé noir ou laiton nickelé.
• Culot : plastique PA auto-extinguible UL94‑V0.
• Forme de la tête : bombée ou plate.
• Serrage par écrou métallique ; livré avec joint d'étanchéité.
• Indice de protection : IP67.
• IK06 mentionné pour certaines versions à tête plate (référence SVEM22-P sur la fiche).

Fonctionnalités
Indicateur à LED destiné à la signalisation d'un état électrique : à installer sur pupitres de commande ou portes d'armoires électriques pour signaler les changements d'état d'un circuit.

Avantages

• Haute luminosité grâce aux 3 LEDs performantes.
• Étanchéité adaptée pour une installation extérieure (IP67).
• Longue durée de vie des LEDs (≥ 40 000 h).
• Corps métallique anti-vandale.

Variantes réalisables

• Autres couleurs de LED disponibles sur demande.
• Tensions alternatives : 6 Vcc ou 12 Vcc possibles sur demande.
• Option commun anode (+) sur demande.
• Marquage sur lentille possible.
• Longueur de fils spécifique sur demande.

Variantes et codes commandes (extrait)

• SVEM16-B-BF-24RGB | Laiton anodisé noir | Bombée | en stock
• SVEM16-P-BF-24RGB | Laiton anodisé noir | Plate | en stock
• SVEM16-B-NF-24RGB | Laiton nickelé | Bombée | en stock
• SVEM16-P-NF-24RGB | Laiton nickelé | Plate | en stock

Normes et conformités

• Conformités : CE, RoHS, REACH.
• Standard applicable : EN61547-2000.

Ressources
Documentation disponible : présentation produits Voyants métalliques SVEM et fiche technique produit (PDF).
