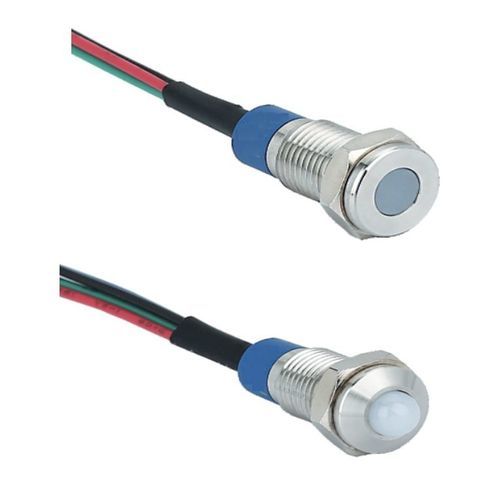

Voyant à LED SVEM8 series

monté sur panneauauto-extinguibleIK06

Présentation
Les indicateurs lumineux tri-led SVEM8 à corps métallique offrent une haute luminosité et une longue durée de vie. Ils permettent de signaler le changement d'état d'un circuit et sont adaptés à une installation sur pupitre de commande ou porte d'armoire électrique.

Caractéristiques

• Électriques : Alimentation 24 Vcc avec polarité. Le voyant est équipé de 4 fils : 1 fil pour le commun = cathode (-) et 3 fils pour alimenter chaque LED = anode (+). La couleur de l'isolant correspond à la couleur de la LED qu'il alimente.
• LED : 3 LEDs (bleu, rouge et vert). Consommation < 20 mA.
• Physiques : Encastrement pour découpe Ø8 mm, épaisseur panneau max 6 mm. Corps en laiton anodisé noir ou laiton nickelé. Culot plastique PA auto-extinguible UL94-VO. Forme de tête : bombée ou plate. Indice de protection IP67. IK06 (pour versions à tête plate SVEM22-P). Sortie par fils longueur 15 cm. Serrage par écrou métallique. Livré avec joint d'étanchéité.

Fonctionnalités

• Indication visuelle d'états électriques via LED (signalisation d'état, alarmes, supervision, etc.).

Avantages

• Haute luminosité grâce aux LEDs haute performance.
• Étanchéité (IP67) adaptée à l'installation extérieure ou en environnements humides.
• Longévité : LEDs avec durée de vie minimale annoncée de 40 000 heures.
• Robustesse : corps métallique anti-vandale.

Variantes et codes commandes
Code commande | Matière du corps | Forme de la tête | Produit stocké
SVEM8-B-BF-24RGB | Laiton anodisé noir | Bombée | instock
SVEM8-P-BF-24RGB | Laiton anodisé noir | Plate | instock
SVEM8-B-NF-24RGB | Laiton nickelé | Bombée | instock
SVEM8-P-NF-24RGB | Laiton nickelé | Plate | instock

Ressources
Documents disponibles (présentation, fiche produit, fiche technique).

Caractéristiques / spécifications techniques

• Alimentation : 24 Vcc (polarité requise).
• Connexion : 4 fils (1 commun cathode -, 3 anodes + pour chaque LED).
• Couleurs LED : rouge, vert, bleu.
• Consommation : < 20 mA.
• Découpe : Ø 8 mm, épaisseur panneau max 6 mm.
• Matériaux : corps laiton anodisé noir ou laiton nickelé; culot plastique PA UL94-VO.
• Formes de tête : bombée ou plate.
• Indice de protection : IP67.
• Indice de choc : IK06 (versions à tête plate SVEM22-P indiquées).
• Longueur des fils : 15 cm (sortie par fils).
• Système de fixation : écrou métallique + joint d'étanchéité fourni.
• Durée de vie LED : ≥ 40 000 heures.
• Conformités : CE, RoHS, REACH. Standard applicable mentionné : EN61547-2000.
