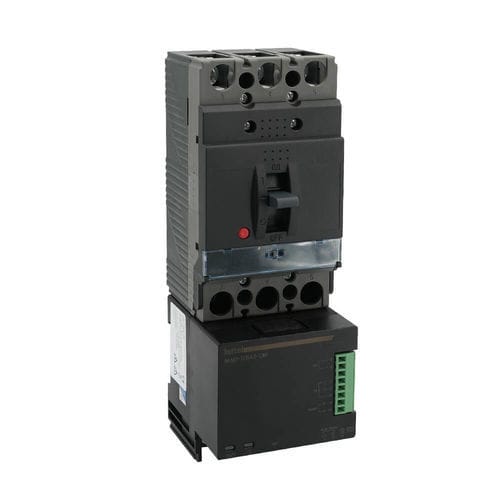

Disjoncteur AC MAD series

triphasénumériquecommandé électroniquement

Résumé
Solution de mesure tout-en-un intégrée sous disjoncteur moulé, gamme MAD. Boîtier se raccordant directement aux bornes de sortie des 3 phases du disjoncteur; conçu pour réduire composants, temps d'installation et maintenance.

Mesures

• Mesures instantanées : tensions simples et composées, courant par phase et neutre, puissances active/réactive/apparente, fréquence, facteur de puissance.
• Mesure des énergies : énergies actives et réactives (positive et négative), apparente, réactive 4 quadrants.
• Qualité : déséquilibres U et I, taux de distorsions et contenu harmonique U et I jusqu'au rang 31.

Précision

• Mesure énergie active : classe 0,5.

Alimentation électrique

• Alimentation auxiliaire : 80 … 270 Vca.

Intégration mécanique

• Se raccorde directement aux bornes de sortie des disjoncteurs moulés et se positionne comme un prolongement du disjoncteur.
• Dimensions compatibles avec les disjoncteurs des principaux fabricants pour calibres 63A, 125A, 160A et 250A.

Communication

• Modbus RTU sur port RS485.

Entrées et sorties

• 2 entrées digitales.
• 1 sortie relais programmable.

Fonctionnalités

• Relais programmable sur seuils (courant, tension, puissance, déséquilibre, etc.) pour protection, alarmes et délestage automatique.
• Remontée d'état de circuits via les entrées digitales (détection coupure/défaillance).
• Enregistrement des index d'énergies et puissances avec fréquence programmable (pas de 1 minute) et export CSV des données enregistrées.
• Supervision distante en Modbus; consultation locale possible via afficheurs encastrables optionnels (raccord RJ12).

Avantages

• Réduction des coûts : évite transformateurs de courant externes, protections additionnelles et câblage de liaison.
• Gain de temps : installation plus rapide grâce à la réduction des composants.
• Réduction de la maintenance : architecture « tout intégré » limitant les points de défaillance (composants annexes, câbles, connexions).

Normes et certifications

• Conformités : CE, RoHS, REACh.
• Standards applicables : IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1.

Produits associés et options

• Afficheurs encastrables pour consultation locale : formats 72×72 mm et 96×96 mm (raccord RJ12).
• Cordons RJ12 pour liaison afficheur ↔ centrale.

Variantes et codes commandes
Code commande | Courant max | Produit stocké
MAD-63A1-DIR | 63A | instock
MAD-125A1-DIR | 125A | instock
MAD-125A2-DIR | 125A | instock
MAD-160A1-DIR | 160A | instock
MAD-250A1-DIR | 250A | instock

Ressources (documents disponibles)

• Présentation gamme MAD (documentation produit)
• Notice d’installation, programmation et utilisation (notice produit)
• Protocole de communication Modbus (documentation technique)

Caractéristiques / spécifications techniques

• Type : centrale de mesure intégrée sous disjoncteur moulé (MAD series).
• Mesures : tensions, courants, puissances, énergies, fréquence, facteur de puissance, harmoniques jusqu'au rang 31.
• Précision énergie active : classe 0,5.
• Alimentation auxiliaire : 80 – 270 V AC.
• Interface de communication : Modbus RTU (RS485).
• Entrées/sorties : 2 entrées digitales, 1 sortie relais programmable.
• Enregistrement : index et puissances avec pas programmable (1 minute), export CSV.
• Compatibilité mécanique : disjoncteurs calibres 63A / 125A / 160A / 250A.
• Afficheurs locaux optionnels : formats 72×72 et 96×96 (liaison RJ12).
• Conformités : CE, RoHS, REACh; normes IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1.
