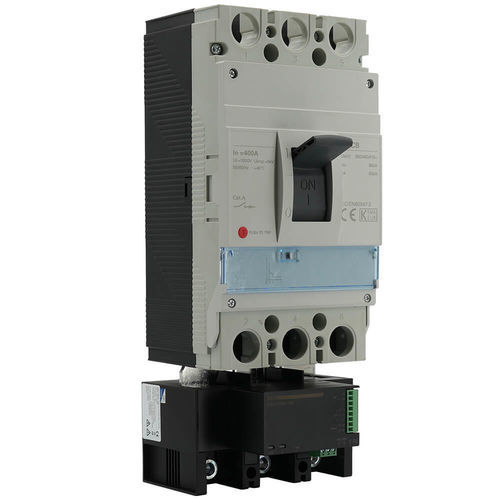

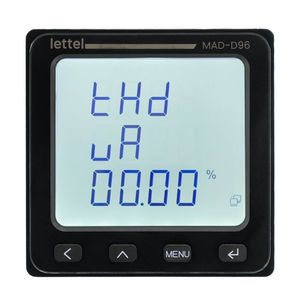

Disjoncteur magnéto-thermique MAD-630A1-DIR

de courantde tensiontriphasé

Solution de mesure tout-en-un intégrée sous le disjoncteur moulé, la gamme MAD offre des avantages uniques en termes de simplicité d'installation, de réduction des composants et de risques de maintenance : - Mesures : L'unité permet une analyse complète d'un circuit électrique en triphasé ou tétraphasé : - Mesures instantanées : Tensions simples et composées, courant par phase et neutre, puissance active, réactive, apparente, fréquence, facteur de puissance - Mesures d'énergie : Active et réactive (positive et négative), apparente, réactive 4 quadrants - Qualité : Déséquilibre de tension et de courant, taux de distorsion et contenu harmonique jusqu'au 31ème ordre - Précision : Mesure d'énergie active classe 0.5 - Électrique : Alimentation auxiliaire 80 … 270 VAC - Intégration : L'unité se connecte directement aux bornes de sortie des 3 phases du disjoncteur moulé. Elle agit comme une extension du disjoncteur. Les dimensions de l'unité permettent une compatibilité parfaite avec les disjoncteurs des principaux fabricants, de calibre 400A et 630A. - Communication : Modbus RTU via port RS485 - Entrées et sorties : L'unité de mesure est équipée de 2 entrées numériques et 1 sortie relais programmable - Contrôle de circuit et alarmes : Le relais est programmable à l'atteinte d'un seuil min ou max de courant, tension, puissance, déséquilibre de phase, etc., permettant : - de protéger les circuits électriques - d'effectuer des fonctions d'alarme en cas de défaut ou de signal inapproprié - d'effectuer un délestage automatique en cas de surcharge - Retour d'état des circuits électriques : Les 2 entrées numériques permettent de surveiller l'état des circuits auxiliaires ou des appareils et d'alerter en cas de défaillance ou de rupture de circuit - Enregistrement des données : Les index d'énergie et de puissance sont enregistrés à une fréquence programmable par pas de 1 minute. Les données enregistrées peuvent être visualisées via un logiciel et exportées au format .csv - Supervision : Surveillance à distance des mesures via Modbus, sur un logiciel tiers ou le logiciel gratuit fourni. Pour la surveillance locale, des afficheurs encastrables pour portes d'armoire sont disponibles en option. Offerts en 2 formats différents, ils se connectent aux unités via un seul câble RJ12 - Réduction des coûts : - Économies de composants : Par rapport à une installation traditionnelle, une unité de mesure MAD intégrée élimine le besoin de : - Transformateurs de courant externes - Disjoncteurs ou porte-fusibles pour protéger les prises de tension - Câbles de connexion - Gain de temps : Installation plus rapide grâce à moins de composants - Réduction de la maintenance : Le design "tout-en-un" évite les risques de défaillance sur les composants auxiliaires, les câbles de connexion et les points de connexion - Conformité : CE, RoHS, REACh - Normes applicables : IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Variantes et codes de commande : Cette unité est proposée en 2 gammes de courant à sélectionner selon le calibre du disjoncteur associé : Code de commande | Courant max | Produit en stock MAD-400A1-DIR | 400A | en stock MAD-630A1-DIR | 630A | en stock - Produits associés : - MAD-D72 : Afficheur 72×72 mm - MAD-D96 : Afficheur 96×96 mm - Câbles RJ12 pour connecter l'afficheur à l'unité de mesure - Documentation technique disponible : - Présentation de la gamme MAD - Catalogue général - Manuel d'installation, de programmation et d'utilisation - Protocole de communication Modbus - Caractéristiques techniques / spécifications : - Unité de mesure intégrée pour disjoncteur moulé - Gammes de courant : 400A ou 630A - Alimentation auxiliaire : 80–270 VAC - Communication : Modbus RTU (RS485) - 2 entrées numériques, 1 sortie relais programmable - Mesure d'énergie active classe 0.5 - Conforme CE, RoHS, REACh - Normes : IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1
