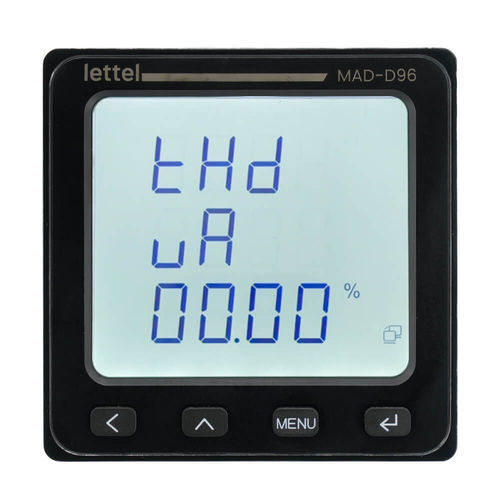

Panneau d'information MAD-D series

Afficheurs encastrables à associer aux centrales de mesure MAD de 63 à 250A et de 400 à 630A : - **Boîtier et installation :** Les afficheurs sont proposés en 2 dimensions, pour encastrement sur porte d’armoire électrique : - **MAD-D96** : face avant 96x96mm à encastrer dans découpe Ø26, 67×67, 72×72 ou 91x91mm. - **MAD-D72** : face avant 72x72mm à encastrer dans découpe Ø26mm. La profondeur derrière panneau n’est que de 20mm, auquel il faut rajouter le cordon RJ12. - **Raccordement :** Un unique cordon RJ12 relie l’afficheur à la centrale de mesure MAD associée. Aucun autre câblage n’est requis. - **Afficheur et interface :** Affichage LCD grand format, sur 4 lignes, avec rétroéclairage réglable. 4 touches permettent de naviguer dans le menu. - **Mesures affichées :** Les données affichées sur le menu déroulant sont les suivantes : - **Valeurs instantanées** : Tension par phase et du neutre | Courant par phase et neutre | Puissances actives, réactives, apparentes, par phase et total | Facteur de puissance par phase et total | Fréquence. - **Énergies** : Actives et réactives, importées et exportées | Apparente | Réactive 4 quadrants | Comptage en 4 tarifs - **Analyse** : Valeurs moyennes | Demandes | Valeurs extrêmes - **Qualité réseau** : Déséquilibres U et I | Taux de distorsions et contenus harmoniques U et I jusqu’au rang 31. - **Variantes et codes commandes :** - MAD-D72 : 72×72 mm, en stock - MAD-D96 : 96×96 mm, en stock - **Caractéristiques / spécifications techniques :** - Afficheur LCD grand format, 4 lignes, rétroéclairage réglable - Navigation par 4 touches - Profondeur derrière panneau : 20mm + cordon RJ12 - Raccordement par cordon RJ12 unique - Formats disponibles : 72x72mm (MAD-D72), 96x96mm (MAD-D96) - Encastrable sur porte d’armoire électrique - Affichage des valeurs instantanées, énergies, analyses, qualité réseau
