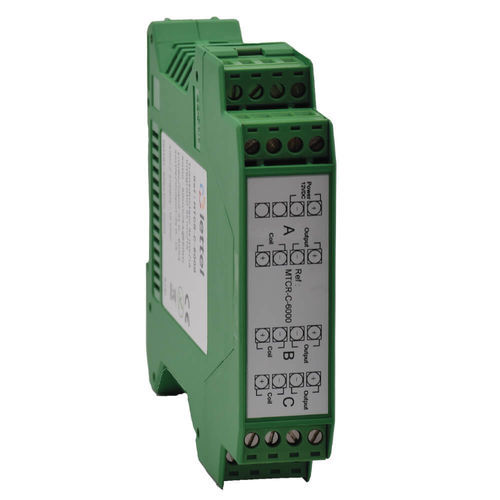

Convertisseur de signal MTCR-C series

de mesureà montage sur rail DIN

Description : Conversion du signal mV en courant 0-1A, permettant de raccorder 3 boucles Rogowski à un compteur ou une centrale à entrée courant 1A. Caractéristiques : - Électriques : - 3 entrées mV pour raccorder jusqu’à 3 boucles Rogowski. - 3 sorties 0-1A. - Alimentation 12Vcc. - Physiques : - Montage sur rail DIN. - Boîtier largeur 22,5 mm. Fonctionnalités : - Intégration : - Permet de raccorder les boucles Rogowski MTCR à un compteur ou une centrale de mesure à entrée 1A. Normes et certifications : - Conformités : - CE, RoHS, REACh. Produits associés : - Boucle Rogowski MTCR : pour mesurer le courant sur chaque phase. - Alimentation : le module MTCR-A-12 à tension primaire 230Vca et secondaire 12Vcc permet d’alimenter le convertisseur MTCR-C. Variantes et codes commandes : L’avant dernier nombre du code commande des convertisseurs correspond au courant primaire des boucles Rogowski à associer. Par exemple le convertisseur MTCR-C-3000-1 est adapté aux boucles MTCR-150-3000 (courant primaire 3000A). Code commande | Courant primaire | Produit stocké MTCR-C-100-1 | 100A | instock MTCR-C-300-1 | 300A | instock MTCR-C-600-1 | 600A | instock MTCR-C-1000-1 | 1000A | instock MTCR-C-3000-1 | 3000A | instock MTCR-C-6000-1 | 6000A | instock Ressources : - Les transformateurs de courant - Tout savoir sur le capteur de courant type Rogowski - Compteurs et centrales pour boucles Rogowski Caractéristiques / Spécifications techniques : - 3 entrées mV pour 3 boucles Rogowski - 3 sorties 0-1A - Alimentation 12Vcc - Montage sur rail DIN - Boîtier largeur 22,5 mm - Conformité CE, RoHS, REACh
