Capteur de courant à bobine de Rogowski MTCR-100-1000

monté sur panneauà pincemonté sur jeu de barres

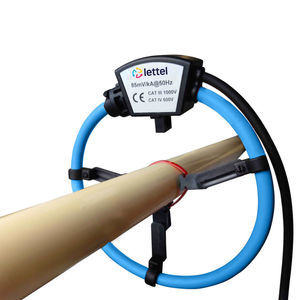

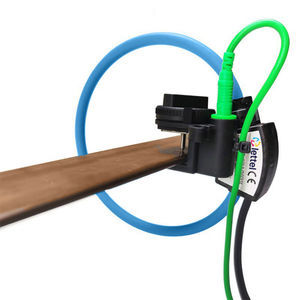

Les boucles Rogowski MTCR allient précision et facilité d'intégration : - Électrique : La boucle de mesure Rogowski MTCR-100-1000 mesure une plage de courant jusqu'à 1000A. - Physique : Longueur de la boucle 395 mm, ouverture Ø 100 mm. Montage sur barre omnibus ou câble à l'aide de la pince fournie ou des accessoires de montage. Sorties de fils de 2 m. Protection IP68. - Précision : Classe 0,5% sur toute la plage. - Intégration : Grâce à leur noyau ouvrant, l'installation du capteur de courant est possible sans déconnecter les câbles d'alimentation. Leur flexibilité permet une installation facile dans des espaces restreints ou difficiles d'accès. - Sécurité : Sortie en mV, donc pas de chauffage ni de risque de surintensité. - Accessoires : MTCR-S3 : Support de montage triaxial pour fixer la boucle Rogowski sur un conducteur rond tel qu'un câble. MTCR-CU : Cordon de prélèvement de tension à utiliser avec le support de montage MTCR-CU. MTCR-SV : Cordon de prélèvement de tension à utiliser avec le support de montage MTCR-CU. - Normes et certifications : Normes applicables : EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021. Conformités : CE, RoHS, REACh. - Produits associés : Lettel propose des instruments de mesure avec entrées directes pour boucles Rogowski : – MCX4-34V : compteur triphasé pour montage sur rail DIN – MAE-96V : centrales de mesure à montage en panneau. Les capteurs de courant Rogowski peuvent être connectés : – Directement aux compteurs électriques modulaires MCX4-34V ou aux centrales de mesure à montage en panneau MAE-96V – À tout compteur ou centrale avec une entrée 1A en utilisant le convertisseur MTCR-C-x-1 – À tout compteur ou centrale avec une entrée 5A en utilisant le convertisseur MTCR-C-x-5 Les accessoires de montage facilitent l'installation et garantissent une classe de précision optimale : – Montage sur câble : MTCR-S3 – Sur barre omnibus ou câble : MTCR-SV – Avec cordon de prélèvement de tension : MTCR-CU Transducteurs MTCR-C : Les convertisseurs transforment le signal de boucle en mV en 0-1A ou 0-5A, de sorte que les boucles Rogowski peuvent être utilisées avec un compteur ou une centrale avec une entrée 1A ou 5A. - Spécifications techniques : Plage de courant : jusqu'à 1000A Longueur de la boucle : 395 mm Diamètre d'ouverture : 100 mm Sorties de fils : 2 m Protection : IP68 Précision : Classe 0,5% Normes : EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021 Conformités : CE, RoHS, REACh
