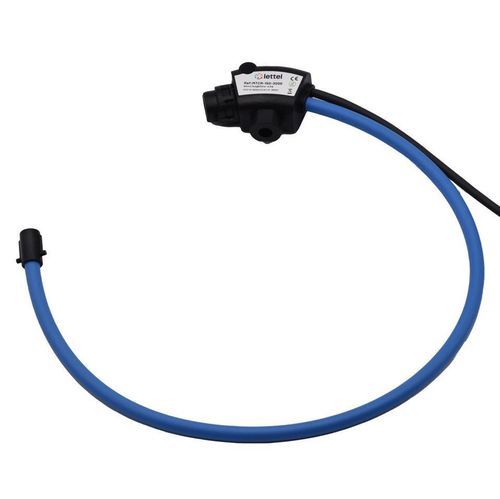

Transducteur de courant à bobine de Rogowski MTCR-200-6000

à pinceflexible

Les boucles Rogowski MTCR allient précision et facilité d'intégration : - Électrique : La boucle de mesure Rogowski MTCR-200-6000 mesure une plage de courant allant jusqu'à 6000A. - Physique : Longueur de la boucle 665 mm, ouverture Ø 200 mm. Montage sur barre omnibus ou câble à l'aide de la pince fournie ou des accessoires de montage. Sorties de fils de 2 m. Protection IP68. - Précision : Classe 0,5% sur toute la plage. - Intégration : Grâce à leur noyau ouvrant, l'installation des boucles de courant est possible sans déconnecter les câbles d'alimentation. Leur flexibilité permet une installation facile dans des espaces restreints ou difficiles d'accès. - Sécurité : Sortie en mV, donc pas de chauffage ni de risque de surintensité. - Produits associés : - Transducteurs MTCR-C : Les convertisseurs transforment le signal de boucle en mV en 0-1A ou 0-5A, permettant ainsi l'utilisation des boucles Rogowski avec un compteur ou une unité centrale avec une entrée 1A ou 5A. - Unités centrales et compteurs pour boucles Rogowski : Lettel propose des instruments de mesure à associer directement avec les boucles de courant Rogowski : - MCX4-34V : compteur modulaire triphasé - MAE-96V : unités centrales de mesure montées en panneau. Les noyaux de mesure Rogowski peuvent être connectés : - Directement aux compteurs électriques modulaires MCX4-34V ou aux unités centrales de mesure montées en panneau MAE-96V - À tout compteur ou unité centrale avec une entrée 1A en utilisant le convertisseur MTCR-C-x-1 - À tout compteur ou unité centrale avec une entrée 5A en utilisant le convertisseur MTCR-C-x-5 - Les accessoires de montage assurent une classe de précision optimale : - Montage sur câble : MTCR-S3 - Sur barre omnibus ou câble : MTCR-SV - Avec cordon de prélèvement de tension : MTCR-CU - Accessoires : - MTCR-S3 : Support de montage triaxial pour fixer la boucle Rogowski sur un conducteur rond (câble). - MTCR-CU : Support de montage pour fixer la boucle Rogowski sur une barre omnibus. - MTCR-SV : Cordon de prélèvement de tension à utiliser avec le support de montage MTCR-CU. - Normes et certifications : - Normes applicables : EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021. - Conformités : CE, RoHS, REACh. - Caractéristiques techniques / spécifications : - Plage de mesure de courant : jusqu'à 6000A - Longueur de la boucle : 665 mm - Diamètre d'ouverture : 200 mm - Montage : sur barre omnibus ou câble (pince ou accessoires fournis) - Fils de sortie : 2 mètres - Protection : IP68 - Classe de précision : 0,5% - Sortie : mV - Normes : EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021 - Conformités : CE, RoHS, REACh
