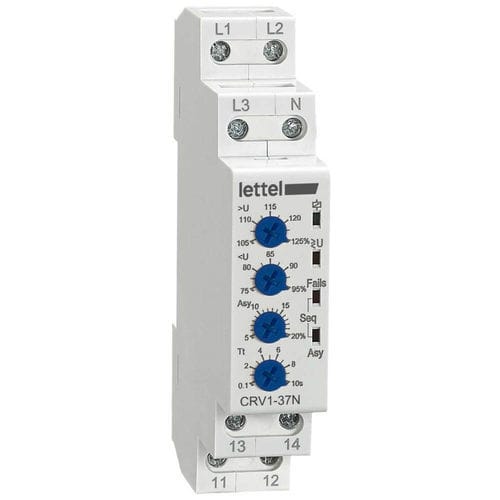

Relais de surveillance de surtension CRV1-37

d'ordre de phasesd'absence de phasesde tension

Le relais CRV1-37 commute lorsque la tension d’une des phases dépasse les seuils mini ou maxi, en cas d’asymétrie ou inversion des phases : - Électriques : CRV1-37 : pour réseau triphasé sans neutre Un = 400V. CRV1-37N : pour réseau tétra (triphasé + neutre) Un = 230/400V. - Contact de sortie : Contact unipolaire inverseur 8A/250V. Retard au déclenchement du relais réglable de 0,1 à 10s. Hystérésis 2%. - Physiques : Boîtier largeur 1 module (18mm), clipsable sur rail-din. 4 leds pour signaler l’état du contact, l’atteinte de seuils mini/maxi, la coupure de phase et l’asymétrie. - Commutation du relais : Son relais commute selon les conditions suivantes : – la tension d’une des phases dépasse les seuils mini ou maxi réglés (pendant une durée supérieure à la temporisation), – inversion de séquençage des phases, – absence de tension sur une des phases, – écart de tension entre 2 phases supérieur au % réglé (asymétrie). - Réglages : Les nombreux réglages du relais multifonctions permet de s’adapter à toutes les applications : - Seuil de tension mini réglable de 75 à 95% Un - Seuil de tension maxi réglable de 105 à 125% Un - Seuil d’asymétrie entre phases réglable de 5 à 20% - Temporisation de retard au déclenchement du relais réglable de 0,1 à 10s. - Applications : Le relais de protection modulaire multifonctions est utilisé dans les tableaux électriques tertiaires et industriels. Son relais permet de protéger les appareils et circuits électriques de tensions inappropriées et d’alerter en cas de valeur de tension anormale, d’asymétrie ou inversion de phases. - Normes et certifications : Conformités : CE, RoHs, REACH. Standards applicables : EN 60255-1, EN 60255-26 & -27. Caractéristiques / Spécifications techniques : - Modèles : CRV1-37 (triphasé sans neutre), CRV1-37N (tétra, triphasé + neutre) - Tension nominale : 400V (CRV1-37), 230/400V (CRV1-37N) - Contact de sortie : unipolaire inverseur 8A/250V - Retard au déclenchement : réglable de 0,1 à 10s - Hystérésis : 2% - Boîtier : 1 module (18mm), rail DIN - Signalisation : 4 LEDs (état contact, seuils mini/maxi, coupure de phase, asymétrie) - Seuil mini : 75 à 95% Un - Seuil maxi : 105 à 125% Un - Asymétrie : 5 à 20% - Normes : CE, RoHs, REACH, EN 60255-1, EN 60255-26 & -27
