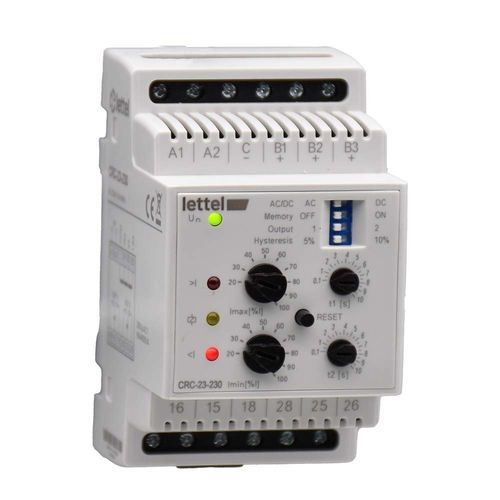

Relais de surveillance de courant CRC-23

de sous-intensitéde surintensitéAC

Le relais CRC-23 est équipé de 2 relais indépendants qui peuvent être commutés lors de l'atteinte des seuils de courant minimum ou maximum, pour des fonctions de contrôle de circuit ou de délestage. - Électrique : Alimentation 230V 50/60Hz. 2 relais inverseurs unipolaires 16A/250V, utilisables comme 1 relais pour chaque seuil de courant ou 2 relais pour un seul seuil selon le réglage. - Mesure de courant : Sélection de courant alternatif ou continu. 3 plages de réglage disponibles selon le câblage : 1…5A / 0.32…1.6A / 3.2…16A. Connexion directe ou via transformateur de courant 5A. - Programmation : 2 seuils de niveau minimum et maximum indépendants, réglables de 20 à 100% du courant max. Délai de déclenchement réglable de 0.1 à 10 secondes pour chaque seuil. Fonction de réinitialisation par bouton Reset activable. Hystérésis réglable à 5 ou 10%. - Physique : Boîtier à clipser sur rail DIN, largeur 3 modules (54mm). Réglages par potentiomètre en façade. Voyants pour présence de tension et état des relais. - Protection des circuits : Permet de couper l'alimentation en cas de sous-courant ou de surintensité indiquant une défaillance dans le circuit mesuré. - Déclenchement d'une alarme : Signale une surintensité dans un circuit à un opérateur pour la prévention des risques ou des défaillances. Déleste automatiquement la charge en cas de surcharge du circuit. - Délestage : Le relais de seuil de courant maximum peut être utilisé pour le délestage automatique. - Multifonction : Conçu pour contrôler un circuit en courant alternatif ou continu, 2 seuils réglables sur 3 plages de courant sélectionnables. - Connexion : Directe jusqu'à 16A ou via transformateur de courant secondaire 5A, permettant la protection des circuits de forte puissance. - Conformité : CE, RoHs, REACH. - Normes applicables : EN 60255-6, EN 61010-1 - Caractéristiques techniques : - Alimentation : 230V 50/60Hz - Sorties relais : 2 SPDT 16A/250V - Mesure de courant : AC ou DC, 3 plages (1…5A / 0.32…1.6A / 3.2…16A) - Connexion directe ou via transformateur de courant 5A - Seuils réglables : 20–100% du courant max - Délai de déclenchement : 0.1–10s - Fonction de réinitialisation : Oui - Hystérésis : 5% ou 10% - Montage sur rail DIN, 3 modules (54mm) - Réglage par potentiomètre en façade - Voyants pour tension et état des relais - Certifications : CE, RoHs, REACH - Normes : EN 60255-6, EN 61010-1
