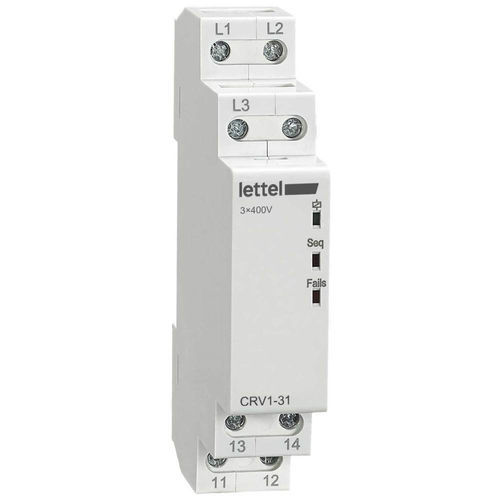

Relais de protection d'absence de phases CRV1-31 series

de tensiond'ordre de phasestriphasé

Le relais CRV1-31 commute lorsque la tension de l'une des phases dépasse les seuils minimum ou maximum et en cas d'inversion de phase : - Électrique : CRV1-31 : pour réseau triphasé sans neutre Un = 400V. CRV1-31-230 : pour réseau triphasé sans neutre Un = 230V. CRV1-31N : pour réseau tétra (triphasé + neutre) Un = 230/400V. - Contact de sortie : Contact inverseur unipolaire 8A/250V. Délai de déclenchement du relais de 2s. Hystérésis 2%. - Physique : Boîtier de largeur 1 module (18mm), montable sur rail DIN. 3 LED pour indiquer l'état du relais, défaut de tension, défaut de séquence de phase. - Le relais commute si : – La tension de l'une des phases atteint les seuils minimum (75% Un) ou maximum (125% Un) fixés, et le délai de 2s est écoulé. – Inversion de phase. - Applications : Le relais de protection de séquence de phase et de perte de phase est utilisé dans les tableaux électriques tertiaires et industriels. Son relais protège les appareils et circuits électriques des tensions inappropriées et alerte en cas de valeur de tension anormale ou d'inversion de phase. - Conformité : CE, RoHs, REACH. - Normes applicables : EN 60255-1, EN 60255-26 & -27. Variantes et codes de commande : Code de commande | Type de circuit | Produit en stock CRV1-31-230 | Triphasé 3x 230V AC | En stock CRV1-31 | Triphasé 3x 400V AC | En stock CRV1-31N | Tétra 3x 230V AC | En stock - Caractéristiques techniques / spécifications : - Le relais commute si la tension de phase atteint les seuils fixés (min 75% Un, max 125% Un) après un délai de 2s - Détection d'inversion de phase - Contact inverseur unipolaire 8A/250V - Hystérésis : 2% - Montage sur rail DIN, 1 module (18mm) - 3 LED d'état (relais, défaut de tension, défaut de séquence de phase) - Conforme CE, RoHs, REACH - Normes : EN 60255-1, EN 60255-26 & -27
