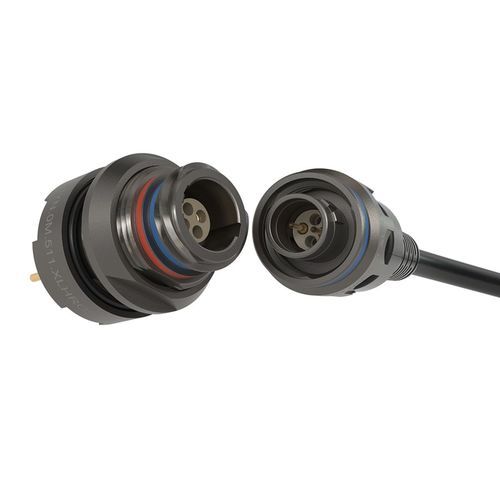

Connecteur de données M Series Single Pair Ethernet

une paire de filSPErond

Connectivité haut débit dans un design ultra léger
La série OPTIMA M – Single Pair Ethernet (SPE) vient compléter la célèbre série M de LEMO en offrant des débits de transmission jusqu’à 2,5 Gbps sur seulement deux fils, constituant ainsi une alternative ultralégère et compacte au câblage Ethernet traditionnel. Grâce à son verrouillage à rochet robuste et à son étanchéité IP68, la série M SPE garantit une connexion sûre et fiable, même dans les environnements les plus exigeants. Elle offre une solution performante, compacte et efficace pour les applications dans les domaines des drones (UAV), de l’aéronautique, de l’automobile et de l’automatisation industrielle. Testée selon les normes militaires, la série M SPE assure une résistance exceptionnelle aux chocs, vibrations et conditions extrêmes. Conçue pour les applications légères et hautes performances, elle est le choix optimal pour les secteurs où chaque gramme et chaque seconde comptent.

Avantages pour l’utilisateur

• Débits de données élevés : Le SPE prend en charge des vitesses allant jusqu’à 2,5 Gbps, permettant un traitement des données en temps réel.
• Réduction d’espace, de poids et coût : Moins de fils signifie des câbles et connecteurs plus légers.
• Transmission simultanée des données et de l’alimentation : Le SPE permet de transmettre les données et jusqu’à 50 W de puissance sur une seule paire de fils, sans câblage additionnel.
• Assemblages de câbles haute performance préqualifiés : Garantissant une intégration plus rapide et une connectivité fiable dans les environnements exigeants.

Caractéristiques principales

• Mécanisme de verrouillage à cliquet robuste
• Protection des données sensibles dans les environnements difficiles grâce à une interface propriétaire
• Conformité au protocole IEEE 802.3 et intégrité du signal garantie pour des transferts de données jusqu’à 2,5 Gbps
• Blindage électromagnétique total (EMC) grâce à un écran à 360°
• Compatibilité avec câbles paires torsadées non blindées (UTP) et blindées (STP)
• Jusqu’à 3000 cycles de connexion garantis, assurant une durée de vie prolongée et une réduction des coûts de maintenance

Services d’assemblage de câbles et applications principales
LEMO fournit des ensembles connecteurs SPE avec câbles préqualifiés, garantissant des performances optimales et une fiabilité maximale dans les environnements exigeants tels que les UAV, l’aéronautique, l’automobile et l’automatisation industrielle. Chaque assemblage est entièrement testé pour garantir conformité et durabilité, permettant la transmission à haut débit de données et d’alimentation pour les capteurs, caméras, LiDAR, radars, actionneurs, modules de communication et les systèmes de surveillance en temps réel dans les domaines de la robotique et des systèmes autonomes.

Caractéristiques techniques
Mechanical endurance : > 3000 cycles
Indice de protection : IP 68 20m/2h non connecté
Matériau du boîtier : Aluminium nickelé
Température de fonctionnement : -65°C/+180°C (receptacle)
Brouillard salin : 48 à 1000 heures
Vibration : 50 à 2000 Hz, 37,8 g rms – 3 axes
Chocs : 300g - 3m/sec

Caractéristiques / spécifications techniques

• Débit de transmission jusqu’à 2,5 Gbps
• Transmission simultanée de données et alimentation jusqu’à 50 W
• Verrouillage à rochet robuste
• Étanchéité IP68
• Testé selon normes militaires
• Résistance aux chocs et vibrations
• Durée de vie : > 3000 cycles de connexion
• Matériau : Aluminium nickelé
• Température de fonctionnement : -65°C à +180°C
• Indice de protection : IP68 20m/2h non connecté
• Brouillard salin : 48 à 1000 heures
• Vibration : 50 à 2000 Hz, 37,8 g rms – 3 axes
• Chocs : 300g - 3m/sec
