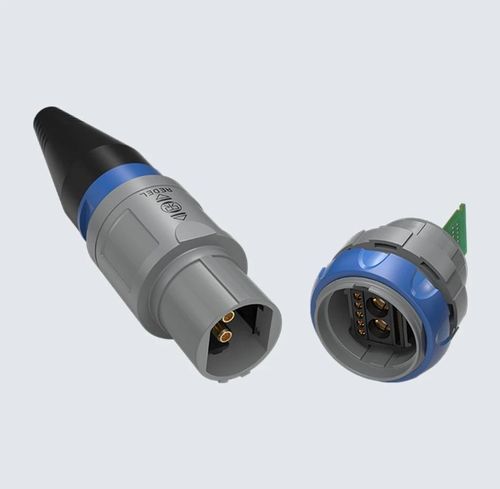

Connecteur optique REDEL MP

d'alimentation électriquede donnéespush-pull

Présentation générale
Un connecteur, des possibilités infinies. La nouvelle série de connecteurs Push-Pull REDEL MP ("M" pour modulaire et "P" pour plastique) complète la famille des connecteurs REDEL. Notre système modulaire innovant permet aux clients de configurer, concevoir et fabriquer facilement leur propre connecteur avec une flexibilité inégalée. La nouvelle série propose une large gamme de modules standard afin d’assurer différents types de transmission tels qu’électrique, signal, données, optique ou fluidique qui peuvent être combinés en un seul connecteur hybride. La série MP introduit également des modules à haute densité de contacts, une innovation qui permet d’intégrer jusqu’à 144 contacts dans un connecteur compact en utilisant le système de bord de carte. Ces modules de carte de circuit imprimé peuvent être encore personnalisés avec l’intégration d’une intelligence, telle que EEPROM. La conception flexible et interchangeable des connecteurs de la série MP permet au client de passer facilement à une configuration adaptée pour les générations futures de systèmes, sans avoir à changer l’empreinte du connecteur. De plus, des options d’assemblage de câbles complet sont également disponibles. Les différents modèles MP de fiches, embases, prises libres et fixes offrent d'autres options pour construire les solutions parfaites. Le codage couleur, les différentes options de clavetage pour les pièces d'accouplement, une sélection d'adaptateurs de pinces de câble et reliefs de courbure augmentent encore les possibilités de personnalisation. Le matériau des connecteurs extérieurs, le polyphénylsulfone (PPSU), permet des cycles de stérilisation étendus. Les connecteurs REDEL MP sont conçus pour prendre en charge une large gamme d’applications, y compris médicales, de test et de mesure, industrielles et autres marchés exigeants et en évolution.

Caractéristiques principales

• Coque plastique en polyphénylsulfone (PPSU) breveté
• Mécanisme de verrouillage interne Push-Pull breveté permettant un accouplement aveugle sans faille
• Large choix de modules standard d'alimentation, de signaux, de données, de fibres optiques et fluidiques pour construire votre propre connecteur hybride
• Conception peu encombrante avec une densité élevée allant jusqu'à 144 contacts (PCB)
• Possibilité d'intégration d'une intelligence personnalisée sur le PCB
• Assemblage rapide et facile par clipsage et déclipsage
• Interface de connectivité extensible et modifiable, à l'épreuve du temps
• Excellente sécurité électrique (résistance au toucher et à l'écaillage)
• Testé ESD pour la certification IEC 60601
• Cycles de stérilisation étendus

Caractéristiques / spécifications techniques

• Système modulaire permettant la configuration personnalisée
• Modules pour transmission électrique, signal, données, optique, fluidique
• Jusqu'à 144 contacts sur PCB
• Matériau principal : polyphénylsulfone (PPSU)
• Compatibilité stérilisation
• Testé ESD (IEC 60601)
• Options de codage couleur et clavetage
• Assemblage par clipsage/déclipsage
• Applications : médical, test et mesure, industrie, marchés exigeants
