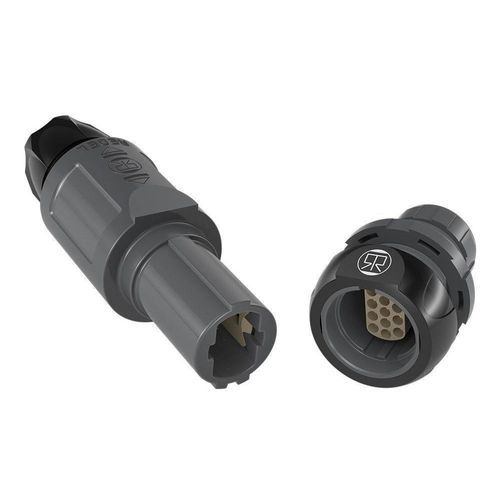

Connecteur en plastique REDEL SP

en résineIP50IP68

Un design remarquable pour des performances exceptionnelles
Compacte. Robuste. Désormais avec une étanchéité IP68 sans résine.

Description générale
La série REDEL SP porte la connectivité haute performance à un niveau supérieur — combinant légèreté, densité de contacts exceptionnelle et design ergonomique facile à manipuler. Désormais dotée d’une étanchéité IP68 sans résine, elle garantit une protection totale dans les conditions les plus exigeantes. Fabriquée à partir de PPSU certifié FDA, la série REDEL SP résiste aux stérilisations répétées, aux agents de nettoyage agressifs et aux environnements exigeants — offrant une fiabilité durable pour les robots médicaux, équipements de diagnostic, instruments de terrain et systèmes UAV. Son système de verrouillage Push-Pull interne breveté assure des connexions sécurisées et intuitives, tandis que la conception modulaire d’inserts offre une flexibilité adaptée à l’évolution des besoins. REDEL SP — là où la précision Suisse rencontre l’endurance éprouvée, garantissant sécurité et performance fluide, partout où la fiabilité est essentielle.

Conçue pour la fiabilité. Pensée pour la confiance.

• Étanchéité IP68 sans résine : Étanche à l’eau et à la poussière une fois connecté, sans nécessiter de résine.
• Mécanisme push-pull interne breveté : Protège la conception et préserve l’intégrité du système contre les imitations.
• Haute densité de contacts : Jusqu’à 22 contacts dans un diamètre de 15,5 mm.
• Durable et fiable : Construction en PPSU, résistante à la stérilisation et aux nettoyages intensifs.
• Conception unique : Système d’inserts de contacts flexible.
• Résistance mécanique renforcée aux chocs : Garantit une durabilité exceptionnelle et une longévité accrue du produit.

Caractéristiques principales

• Système de verrouillage Push-Pull interne breveté
• Large gamme de détrompages et codages couleur pour les environnements critiques
• Guidage par 3 clés pour un accouplement sécurisé à l’aveugle
• Conforme RoHS / Reconnaissance UL
• Pour câbles de Ø 2,5 mm à Ø 7,5 mm
• Conforme IEC60601-1 : résistance ESD 15 kV
• Fabriqué en PPSU (polyphénylsulfone) pour une meilleure résistance à la stérilisation

Données techniques
Endurance mécanique : > 5000 cycles d’accouplement
Indice de protection (connecté) : IP50 / IP68 (2 m / 2 h)
Matériau du boîtier : PPSU (Polyphénylsulfone)
Plage de température de fonctionnement : -50°C à +170°C
Stérilisation : Vapeur / ETO
Cycles d’autoclave : >100 fois (IP50) / >20 fois (IP68)
Décharge ESD contact / air : IEC 61000-4-2 : 15 kV DC
Taille max. du fil : AWG 18 (sertissage) / AWG 20 (soudure)

Principales Applications
Conçus pour les environnements exigeants et les applications critiques, ces connecteurs offrent des performances fiables et durables, ainsi qu’une grande robustesse. Grâce à leur étanchéité IP68 sans résine, leur résistance à la corrosion et leur endurance mécanique, ces connecteurs sont idéaux pour les applications médicales, de test et mesure, ainsi que pour les UAV/drones.

• Médical : dispositifs de diagnostic portables ou mobiles, équipements de laboratoire manipulant des fluides ou gaz sensibles, systèmes de purification ou de filtration d’eau, applications alimentaires ou pharmaceutiques nécessitant un nettoyage haute pression, robots médicaux ou capteurs en environnement stérile.
• Test & Mesure : dispositifs de diagnostic portables ou mobiles, équipements de laboratoire manipulant des fluides ou gaz sensibles, systèmes de purification ou de filtration d’eau, applications alimentaires ou pharmaceutiques nécessitant un nettoyage haute pression, robots médicaux ou capteurs en environnement stérile.
• UAV / Drones : missions où le poids et la robustesse sont cruciaux — protection contre les intempéries, la poussière et les éclaboussures (IP68), excellente résistance aux chocs.

Expertise en assemblage de câbles
Dans le domaine médical, précision, fiabilité et conformité ne sont pas négociables. Obtenir une solution parfaitement étanche IP68 ne dépend pas seulement du connecteur — cela requiert des câbles avancés et un savoir-faire en assemblage que seul LEMO peut offrir.

• Câbles médicaux sur mesure BioCompatic® : conçus pour la flexibilité, la biocompatibilité, la résistance à la stérilisation et l’intégrité du signal.
• Services d’assemblage et d’intégration de câbles : technologie d’étanchéité innovante utilisant un kit de serrage de câble, éliminant les procédés traditionnels de potting ou de résine, souvent incompatibles avec les réglementations médicales strictes.

Avantages clés

• Gain de temps et efficacité d’assemblage
• Conformité totale aux exigences médicales
• Fiabilité et sécurité accrues
• Processus rationalisé et standardisé

Grâce à une fabrication certifiée ISO 13485, les sites d’assemblage livrent des harnais plug-and-play conformes aux normes, optimisant les flux de travail et garantissant des performances durables dans les applications médicales critiques.

Protection des interfaces critiques
Les capuchons étanches REDEL SP protègent les interfaces critiques contre l’humidité, la poussière et la contamination — garantissant hygiène, fiabilité et longévité des équipements.

Caractéristiques / Spécifications techniques

• Étanchéité IP68 sans résine
• Mécanisme push-pull interne breveté
• Jusqu’à 22 contacts dans un diamètre de 15,5 mm
• Construction en PPSU, résistante à la stérilisation et aux nettoyages intensifs
• Système d’inserts de contacts flexible
• Résistance mécanique renforcée aux chocs
• Système de verrouillage Push-Pull interne breveté
• Large gamme de détrompages et codages couleur
• Guidage par 3 clés
• Conforme RoHS / Reconnaissance UL
• Pour câbles de Ø 2,5 mm à Ø 7,5 mm
• Conforme IEC60601-1 : résistance ESD 15 kV
• Matériau du boîtier : PPSU (Polyphénylsulfone)
• Plage de température de fonctionnement : -50°C à +170°C
• Stérilisation : Vapeur / ETO
• Cycles d’autoclave : >100 fois (IP50) / >20 fois (IP68)
• Décharge ESD contact / air : IEC 61000-4-2 : 15 kV DC
• Taille max. du fil : AWG 18 (sertissage) / AWG 20 (soudure)
• Endurance mécanique : > 5000 cycles d’accouplement
