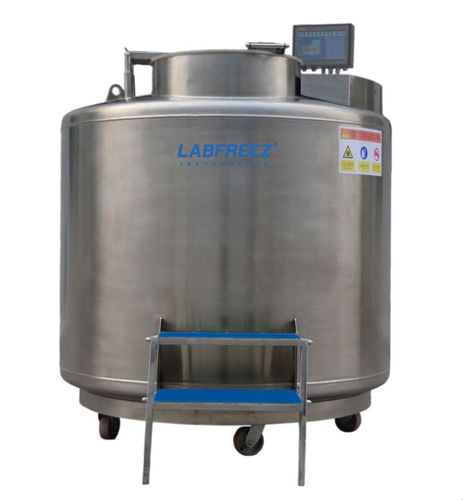

Dewar médical BNC-S series

de laboratoirepour échantillonspour l'industrie pharmaceutique

Présentation du produit
Les cuves cryogéniques Biobank en acier inoxydable offrent des systèmes automatiques, sécurisés et fiables de congélation par azote liquide pour la conservation à long terme d'échantillons biologiques. Les cuves sont équipées de roulettes avec freins, d'une large ouverture de col pour faciliter la manipulation des plateaux et des échantillons, et permettent le stockage en phase liquide ou vapeur. Le système de contrôle prend en charge le remplissage automatique LN2 et la surveillance pour optimiser les coûts en minimisant la consommation d'azote liquide tout en maximisant la capacité de stockage.

Performance et technologie
La série Biobank combine des technologies d'évacuation avancées et une isolation adiabatique avec une haute rétention du vide pour garantir une température basse uniforme et une consommation minimale de LN2. En stockage vapeur, la variation de température dans la zone de stockage n'excède pas 10 °C ; la température au sommet des racks peut atteindre −190 °C. Accès rapide, protection fiable, remplissage automatique et configurations de stockage flexibles sont pris en charge.

Domaine d'application
Conçue pour la conservation statique à long terme d'un grand nombre d'échantillons biologiques tels que cellules souches, plasma, sperme, embryons, tissus et organes dans les laboratoires de recherche, banques de sang, cliniques et centres de biobanque.

Avantages produit

• Grande capacité de stockage : Empreinte compacte avec un volume de stockage utilisable élevé pour maximiser la densité d'échantillons et réduire les coûts d'installation.
• Excellente uniformité de température : Construction en acier inoxydable à isolation sous vide avec haute couverture de vide assurant de très bonnes propriétés d'isolation.
• Température stable à ouverture du couvercle : Conception optimisée du couvercle et du petit col réduisant l'évaporation de LN2 ; la température interne reste stable (≤ −150 °C pendant 48 heures) même lors d'ouvertures prolongées.
• Système avancé de surveillance de la température : Contrôle microprocesseur avec sondes RTD platine verticales doubles ; affichage en temps réel avec précision ±1 °C et seuils d'alarme configurables par l'utilisateur avec option de mise en sourdine.
• Remplissage automatique LN2 et surveillance du niveau : Capteur de pression différentielle pour affichage du niveau en temps réel ; remplissage automatique sécurisé piloté par un écran tactile LCD 10 pouces affichant températures top/bottom, niveau et état de fonctionnement.
• Bypass de gaz chaud : Élimine le gaz chaud avant le remplissage liquide afin que seul l'azote liquide entre dans la cuve, évitant les fluctuations de température pendant le remplissage et réduisant la consommation supplémentaire de LN2.
• Conception centrée utilisateur : Table auxiliaire en acier inoxydable pour dépôt temporaire des racks, marches pliables pour réduire la hauteur d'intervention et ouvertures sur les plateaux pour récupérer des échantillons tombés accidentellement.

Spécifications (tableau)
modèle | BNC-S1000-VS/PM | BNC-S1800-VS/PM | BNC-S1800-VS/PT | BNC-S1900-VS/PT | 2000-VS/PT | 2100-VS/PT | 2200-VS/PT
Paramètres de la cuve (ligne d'en-tête)
Azote liquide au fond du plateau (L) | 135 | 320 | 320 | 262 | 262 | 262 | 262
Volume de l'espace de stockage d'échantillons (L) | 808 | 1445 | 1445 | 1564 | 1658 | 1771 | 1884
Volume géométrique de la cuve (L) | 1072 | 1990 | 1990 | 2105 | 2200 | 2315 | 2429
Volume effectif de la cuve (L) | 1014 | 1880 | 1880 | 1946 | 2041 | 2156 | 2270
Diamètre de la cuve (mm) | 465 | 635 | 635 | 635 | 635 | 635 | 635
Hauteur interne effective (mm) | 900 | 900 | 900 | 830 | 880 | 940 | 1000
Diamètre extérieur de la cuve (mm) | 1190 | 1565 | 1565 | 1685 | 1685 | 1685 | 1685
Hauteur totale de la cuve (mm) | 1704 | 1883 | 1883 | 1509 | 1559 | 1619 | 1679
Poids à vide de la cuve (kg) | 495 | 985 | 985 | 860 | 880 | 900 | 920
Hauteur d'exploitation de la cuve (mm) | 950 | 1097 | 1097 | 950 | 1000 | 1060 | 1120
Poids en charge maximale (kg) | 1314 | 2504 | 2504 | 2432 | 2529 | 2642 | 2754
Largeur de porte requise ≥mm | 1210 | 1585 | 1585 | 1705 | 1705 | 1705 | 1705
Taux d'évaporation journalier % | 0.82 | 0.75 | 0.75 | 0.65 | 0.65 | 0.65 | 0.65
Tension | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC

Capacités et exemples de stockage (lignes sélectionnées)
Quantité maximale de tubes cryo 0,5 ml (capacité High Security Straw) | 66000 | 117000 | 126500 | 143450 | 151000 | 158550 | 173650
Nombre de racks 5×5 0,5ml | 4 | 18 | 13 | 14 | 14 | 14 | 14
Nombre de racks 10×10 0,5ml | 32 | 54 | 60 | 72 | 72 | 72 | 72
Quantité de cryobox 5×5 0,5ml | 80 | 360 | 260 | 266 | 280 | 294 | 322
Quantité de cryobox 10×10 0,5ml | 640 | 1080 | 1200 | 1368 | 1440 | 1512 | 1656
Nombre de couches de rack 0,5ml | 20 | 20 | 20 | 19 | 20 | 21 | 23

Remarques
Les tableaux de spécifications comprennent des lignes détaillées supplémentaires (tailles de racks, tailles de cryobox, capacités pour flacons/pipettes 0,25 ml/0,5 ml/2 ml/5 ml, nombres et couches de canisters). Se référer au tableau complet pour les capacités et dimensions par modèle.

Spécifications techniques

• Série : BNC-S (modèles présentés : BNC-S1000-VS/PM à 2200-VS/PT).
• Plage de volume effectif : ~1014 L à 2270 L (selon modèle).
• Plage de volume d'espace de stockage : ~808 L à 1884 L.
• Exemples de capacité du plateau inférieur LN2 : 135 L à 320 L selon modèle.
• Construction en acier inoxydable isolé sous vide avec haute rétention du vide et isolation adiabatique.
• Surveillance température top/bottom avec RTD platine double verticale ; précision ±1 °C ; écran tactile LCD 10 pouces.
• Remplissage automatique LN2 et surveillance du niveau par pression différentielle ; bypass de gaz chaud pour un remplissage stable.
• Taux d'évaporation LN2 journalier (valeurs indicatives) : 0.65%–0.82% selon modèle.
• Tension : 220 VAC alimentation avec interface de commande 24 VDC.
• Exemples de stockage : capacités dépendantes du modèle pour pailles 0,5 ml et différents formats de flacons, comme indiqué dans le tableau (~jusqu'à 919,548 pailles selon configuration).
