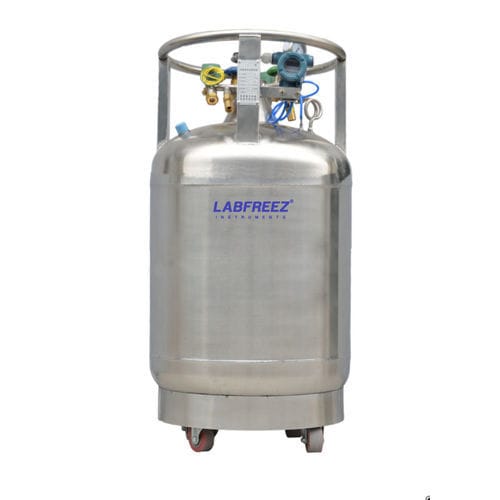

Dewar industriel BNC-F series

de laboratoirepour l'industrie pharmaceutiquepour l'industrie alimentaire

Aperçu
Les conteneurs d'azote liquide auto‑pressurisés série BNC‑F utilisent l'évaporation d'une petite quantité d'azote liquide pour générer une pression interne, permettant la vidange et le transfert automatiques vers d'autres récipients. Conçus pour le transport et le stockage d'azote liquide et comme source froide pour des dispositifs frigorifiques. La construction en acier inoxydable limite les pertes par évaporation. Les modèles comprennent une vanne de surpression, une vanne liquide, une soupape de décharge et un manomètre ; les modèles supérieurs à 200 L sont équipés d'une soupape de sûreté rupture et d'un silencieux. Tous les modèles disposent de quatre roulettes inférieures pour la mobilité. SKU : BNC‑F Series

QUALIFICATION PRODUIT
Certificat CE ; Centre national de supervision et d'inspection de la qualité des conteneurs cryogéniques.

DOMAINES D'APPLICATION
Principalement utilisés pour le stockage d'azote liquide et le remplissage d'autres récipients. Applications courantes : industrie de l'outillage, élevage, médical/pharmaceutique, semi‑conducteurs, agroalimentaire, chimie basse température, aérospatial, militaire et domaines connexes.

Caractéristiques des conteneurs d'azote liquide

• Conception ergonomique pour une utilisation facile par le personnel
• Équipés de vannes cryogéniques américaines de haute qualité
• Conception spéciale du col pour un taux d'évaporation très faible
• Chariot de manutention en option pour faciliter le déplacement
• Système de surveillance optionnel affichant niveau et pression

Spécifications (tableau récapitulatif)
Colonnes du tableau indiquées en en‑tête suivies des lignes (lignes séparées par
) :
Modèle | Capacité géométrique (L) | Capacité effective (L) | Diamètre extérieur (mm) | Hauteur (mm) | Poids à vide (KG) | Diamètre du col (mm) | Taux d'évaporation journalier (%) | Pression de service standard (Mpa) | Pression maximale de service (Mpa) | Pression de réglage 1re soupape (Mpa) | Pression de réglage 2e soupape (Mpa) | Plage manomètre (Mpa)
BNC-F5 | 5.5 | 5 | 329 | 510 | 15 | 40 | 3 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25
BNC-F15 | 16.5 | 15 | 404 | 750 | 23 | 40 | 2.5 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25
BNC-F30 | 32 | 30 | 454 | 879 | 32 | 40 | 2.5 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25
BNC-F50 | 55 | 50 | 506 | 991 | 54 | 40 | 2 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25
BNC-F100 | 110 | 100 | 606 | 1185 | 75 | 40 | 1.3 | 0.05 | 0.09 | 0.099 | 0.15 | 0～0.25

Modèles supplémentaires (grandes capacités) :
Modèle | Capacité géométrique (L) | Capacité effective (L) | Diamètre extérieur (mm) | Hauteur (mm) | Poids à vide (KG) | Diamètre du col (mm) | Taux d'évaporation journalier (%) | Pression de service standard (Mpa) | Pression maximale de service (Mpa) | Pression de réglage 1re soupape (Mpa) | Pression de réglage 2e soupape (Mpa) | Pression de fonctionnement disque de rupture (Mpa) | Plage manomètre (Mpa)
BNC-F150 | 165 | 150 | 706 | 1188 | 102 | 40 | 1.3 | 0.05 | 0.09 | 0.099 | 0.15 | — | 0～0.25
BNC-F175 | 185 | 175 | 706 | 1298 | 120 | 40 | 1.2 | 0.05 | 0.09 | 0.099 | 0.15 | — | 0～0.25
BNC-F200 | 220 | 200 | 758 | 1265 | 130 | 40 | 1.2 | 0.05 | 0.09 | 0.099 | 0.15 | 0.47 | 0～0.25
BNC-F300 | 330 | 300 | 857 | 1459 | 202 | 40 | 1.1 | 0.05 | 0.09 | 0.099 | 0.15 | 0.47 | 0～0.25
BNC-F500 | 550 | 500 | 1008 | 1576 | 255 | 40 | 1.1 | 0.05 | 0.09 | 0.099 | 0.15 | 0.47 | 0～0.25

Résumé de configuration
Colonnes : Modèle | Roulette | Tuyau d'infusion | Jauge à flotteur | Capteur de niveau électrique | Électrovanne | Régulateur | Répéteurs (notation : ● Standard, ◎ Option, — Aucun)
BNC-F5 | ● | ● | ◎ | — | — | — | —
BNC-F15 | ● | ● | ◎ | — | — | — | —
BNC-F30 | ● | ● | ◎ | — | — | — | —
BNC-F50 | ● | ● | ◎ | — | — | — | —
BNC-F100 | ● | ● | ◎ | — | — | — | —
Pour les variantes plus grandes / E / K (ex. BNC-F50E, BNC-F100E, BNC-F200E, BNC-F300E, modèles K), des éléments supplémentaires tels que capteur de niveau électrique, électrovanne, régulateur et répéteurs sont disponibles comme indiqué dans le tableau complet (● Standard, ◎ Option, — Aucun).

Remarques

• Standard = ●
• Option = ◎
• Aucun = —
