Centrifugeuse pour le sucre LAB TC-Q series

pour l'industrie agroalimentairepour la biotechnologiepour applications pharmaceutiques

Description du produit

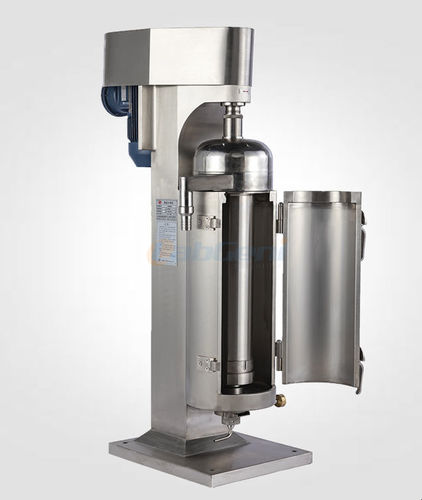

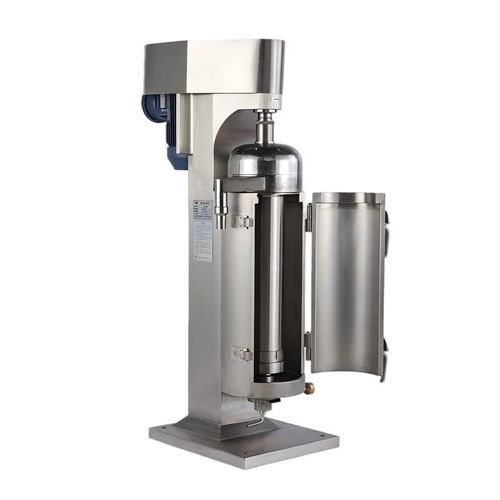

Centrifugeuse tubulaire à flux continu avec porte frontale. Carters intérieurs et extérieurs gainés en acier inoxydable (ANSI 304) ; pièces en contact avec le produit en acier inoxydable 316 pour résistance à la corrosion et à la température. Disposée en type clarification (LAB TC-Q) pour séparation liquide–solide et en type séparation (LAB TC-F) pour séparations biphasées ou triphasées (liquide léger / liquide lourd / solides). Panneau tactile multifonction électronique pour surveillance en temps réel de la vitesse, de la température des paliers, de la protection contre la survitesse, de la protection porte ouverte et de la température de refroidissement de la cavité. Système de contrôle et configurations adaptables aux exigences du process client.

Principe de fonctionnement
Le fluide d'alimentation entre dans un tambour tubulaire à grande vitesse où la force centrifuge sépare les composants selon leur densité. Conception disponible pour clarification continue (liquide–solide) ou séparation de phases (deux ou trois phases). Configurable en versions laboratoire, clarification médecine traditionnelle, séparation sanguine, séparation bactérienne, biodiesel, antidéflagrant, entièrement étanche antidéflagrant, refroidie, à balancement ou à porte ouverte.

Domaine d'application

• Extraction animale et végétale : séparation de polysaccharides, protéines, pectine, saponines, impuretés insolubles et particules fines des extraits.
• Industrie alimentaire : raffinage de vinaigres, condiments et huiles ; élimination de fibres, pectine, protéines insolubles et pulpe dans les jus ; applications dans les essences, décoloration du sel, fabrication du sucre et élimination d'impuretés dans les boissons.
• Produits sanguins : séparation du plasma et des cellules sanguines pour la production de poudre de protéines plasmatiques, albumine, hème, thrombine, SOD, etc.
• Biopharmaceutique : préparation de vaccins et isolement bactérien (exemples : rage, DTP, pneumonie ; séparation de bactéries comme E. coli, Bacillus spp., spores, lactiques).

Caractéristiques

• Structure à porte frontale avec options centrifuge à balancement et en coffret.
• Garnissage intérieur/extérieur en acier inoxydable (ANSI 304) et pièces en contact en 316.
• Panneau tactile multifonction électronique pour surveillance en temps réel (vitesse, température des paliers, survitesse, protection porte, température de refroidissement de la cavité).
• Système de contrôle configurable et multiples configurations spécialisées.

Tableau des spécifications modèles (lignes affichées)
Modèle | LAB TC-Q70 | LAB TC-Q100 | LAB TC-Q120 | LAB TC-Q150
Diamètre du tambour | 75 mm | 105 mm | 125 mm | 142 mm
Hauteur effective | 430 mm | 730 mm | 730 mm | 730 mm
Volume de décantation | 2,2 L | 6 L | 8 L | 10 L
Vitesse maximale (RPM) | 19 200 | 16 300 | 15 000 | 14 000
Facteur de séparation (ω2·r/g) | 15 700 | 15 620 | 15 750 | 15 700
Pression d'entrée | ≥0,05 MPa | ≥0,05 MPa | ≥0,05 MPa | ≥0,05 MPa
Débit max. (L/h) | 500 | 1 200 | 2 000 | 2 500
Alimentation | Triphasé | Triphasé | Triphasé | Triphasé
Puissance moteur | 1,5 kW | 3,0 kW | 4,0 kW | 4,0 kW
Dimensions (mm) | 760 × 450 × 1125 | 840 × 500 × 1605 | 900 × 550 × 1605 | 900 × 550 × 1605
Poids (kg) | 300 | 570 | 610 | 665
Palier | NSK (Japan Seiko) | NSK (Japan Seiko) | NSK (Japan Seiko) | NSK (Japan Seiko)
Courroie de transmission | Habasit (Suisse) | Habasit (Suisse) | Habasit (Suisse) | Habasit (Suisse)
Matériau du tambour | ANSI 304 | ANSI 304 | ANSI 304 | ANSI 304
Matériau externe | ANSI 304 | ANSI 304 | ANSI 304 | ANSI 304
Entrée et sortie | Collier rapide | Collier rapide | Collier rapide | Collier rapide

Spécifications techniques

• Série / Modèle : série LAB TC-Q (ex. : LAB TC-Q70, LAB TC-Q100, LAB TC-Q120, LAB TC-Q150).
• Matériaux du tambour : ANSI 304 (pièces en contact en acier inoxydable 316 lorsque spécifié).
• Volumes de décantation : de 2,2 L (Q70) à 10 L (Q150).
• Diamètres des tambours : 75 mm (Q70), 105 mm (Q100), 125 mm (Q120), 142 mm (Q150).
• Hauteur effective : 430 mm (Q70) ; 730 mm (Q100/Q120/Q150).
• Vitesse maximale (RPM) : jusqu'à 19 200 (selon modèle).
• Facteur de séparation : env. 15 600–15 750 (ω2·r/g, selon modèle).
• Capacité de traitement : jusqu'à 2 500 L/h (selon modèle).
• Alimentation : triphasée ; puissance moteur 1,5 kW (Q70) jusqu'à 4,0 kW (Q120/Q150).
• Paliers : NSK (Japan Seiko).
• Courroie de transmission : Habasit (Suisse).
• Dimensions et poids : voir tableau modèle (ex. Q70 : 760×450×1125 mm, 300 kg ; Q150 : 900×550×1605 mm, 665 kg).
• Connexions : entrée/sortie à collier rapide.
• Variantes disponibles : type clarification (LAB TC-Q), type séparation (LAB TC-F) ; versions laboratoire/spéciales (laboratoire, clarification TCM, sang, bactéries, biodiesel), antidéflagrant, entièrement étanche antidéflagrant, refroidie, à balancement, à porte ouverte.
