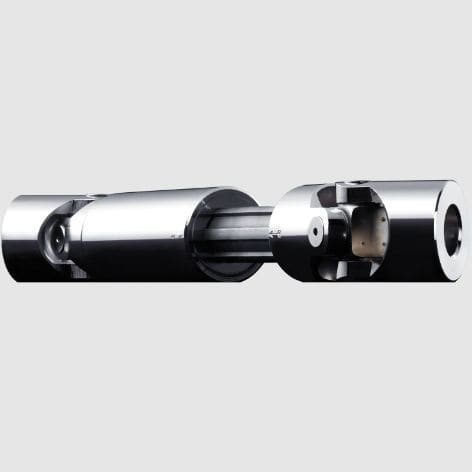

Joint de cardan double GA

avec roulement à aiguilles-rouleauxtélescopique

Sur le joint de cardan GA, la disposition des croisillons se fait via un palier lisser et dans le cas du joint de cardan HA par un roulement à aiguilles. Les paliers lisses du joint de cardan de GA limitent la vitesse maxi. à 1.000 tr/min, les roulements à aiguilles du joint de type HA autorisent une vitesse maxi. à 4.000 tr/min L'angle d'articulation maxi. par joint est de 45°. Les arbres de transmission / joints de cardan en version extensible, peuvent équilibrer non seulement les décalages angulaires et radiaux, mais aussi les décalages axiaux. Propriétés Arbre de transmission / Joint de cardan selon DIN 808 Type GA: Joint de cardan de précision double, extensible, à roulement lisse Tr/mn maxi type GA = 1.000 tr/min Type HA: Joint de cardan double de précision extensible à roulement à aiguilles Tr/min maxi type HA = 4.000 tr/min
