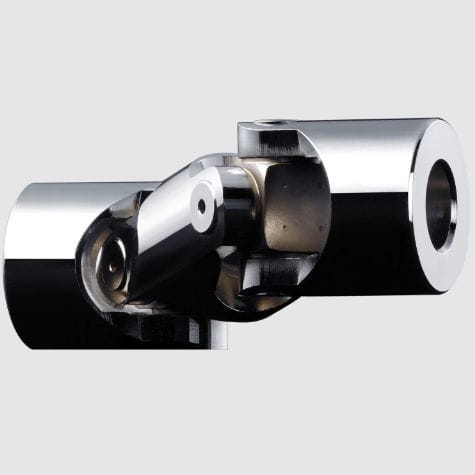

Joint de cardan double G

simplede précisionà moyeu

Nos cardans se composent d'un croisillon central d'articulation et de deux moyeux qui sont reliés entre eux, Pour les types de cardans à rotule G et GD, le logement des croisillons est assuré par des paliers lisses. Les paliers lisses des types de joints à cardan G et GD limitent la vitesse maximale autorisée à 1.000 tr/min. L'angle d'articulation maximal de nos arbres de transmission par joint est de 45°. En raison de ce palier, les arbres de transmission peuvent compenser des déplacements angulaires nettement plus importants par rapport à d'autres types d'accouplement. Les joints de cardan doubles, qui comportent deux articulations, peuvent en plus corriger un décalage radial. Propriétés Arbre de transmission / Joint de cardan selon DIN 808 Type G: Joint de cardan de précision simple à palier lisse Type GD: Joint de cardan de précision double à palier lisse angle d'articulation maxi. = 45° par joint livrable avec alésage fini H7; sur demande avec clavette, alésage carré ou alésage à 6 pans
