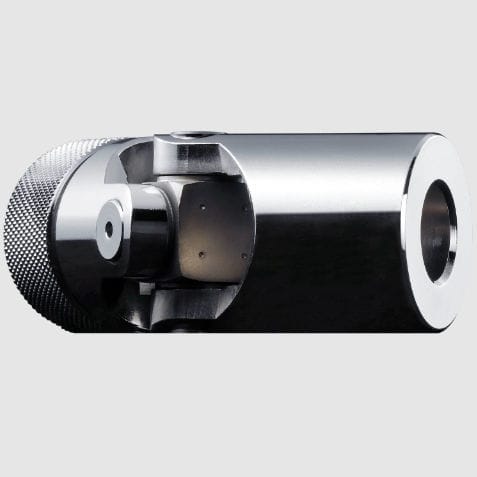

Joint de cardan simple GR

de précisionavec roulement à aiguilles

Les paliers lisses du cardan GR limitent la vitesse de rotation maximale autorisée à 1.000 tr/min, les roulements à aiguilles du cardan type HR autorisent la vitesse de rotation maximale de 4.000 tr/min. L'angle d'articulation maximal par joint est de 45°. Les cardans de type GR et HR sont en outre équipés d'un système de verrouillage rapide qui permet de les séparer de l'arbre sans outil et en un temps record. Grâce à cette articulation, les cardans peuvent compenser des déplacements angulaires nettement plus importants que les autres types d'accouplement. Les joints de cardan doubles, qui comportent deux articulations, peuvent en plus corriger un décalage radial. Propriétés Cardan avec fermeture rapide selon DIN 808 Type GR : joint de cardan de précision simple à palier lisse et raccord rapide Type HR: joint de cardan de précision simple à roulement à aiguilles et raccord rapide
