Spectrophotomètre visible CM-1 series

BluetoothUSBà matrice de diodes

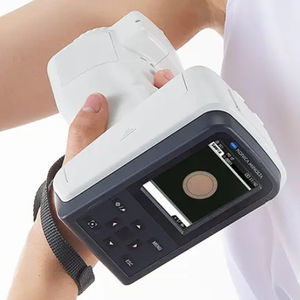

Présentation Les spectrophotomètres CM-17d et CM-16d de Konica Minolta sont des appareils de mesure des couleurs portables à disposition verticale, conçus pour une large gamme d'applications, notamment les plastiques, l'électronique grand public, les peintures et revêtements, les produits de soins personnels, les intérieurs automobiles, les emballages, les matériaux de construction et bien d'autres encore. Ils succèdent aux modèles CM-700d et CM-600d et offrent une précision et une répétabilité améliorées, une vitesse de mesure plus rapide et une facilité d’utilisation accrue. Caractéristiques principales

• Haute concordance inter-appareils et grande répétabilité pour une communication cohérente des couleurs tout au long de la chaîne d’approvisionnement.
• Vitesse de mesure rapide : environ 0,7 s (SCI ou SCE).
• Diverses ouvertures de mesure adaptées à différentes tailles d’échantillons, y compris les surfaces profilées ou courbes ; options MAV et SAV.
• Viseur de caméra (aperçu en direct) disponible sur le CM-17d pour faciliter le positionnement lors de la mesure.
• Module LAN sans fil/Bluetooth en option pour le transfert de données et la connectivité.
• Orifice de vis/trépied à l'avant pour le montage d'adaptateurs, de gabarits ou de bras robotiques personnalisés ; adaptateur/gabarit en option disponible pour les mesures à l'envers.
• Nouveau socle pour le CM-17d permettant l'étalonnage du zéro et la recharge ; compartiment dédié au rangement du capuchon d'étalonnage blanc.
• Logiciels pris en charge : outil de configuration CM-CT1 pour la configuration et la normalisation ; SpectraMagic NX2 en option (formules de couleurs avancées, illuminants personnalisés, modèles de contrôle qualité, balisage, etc.).
• Fonction d’analyse et de réglage de la longueur d’onde (WAA) pour les contrôles de performance de routine et la correction du décalage de longueur d’onde.

Reconnu par l’industrie Utilisé pour le contrôle qualité et l’analyse des couleurs dans de nombreux secteurs nécessitant une mesure précise des couleurs et une concordance fiable entre les instruments. Applications

• Plastiques
• Peintures et revêtements
• Électronique grand public
• Produits de soins personnels
• Intérieur automobile
• Emballage
• Matériaux de construction

Caractéristiques / spécifications techniques

• Modèle : CM-17d (et) CM-16d
• Système d’éclairage/d’observation : di : 8°, de : 8° (éclairage diffus : angle d’observation de 8°) ; Commutation SCI (composante spéculaire incluse) / SCE (composante spéculaire exclue)
• Normes applicables : Conforme à ISO 7724/1, CIE n° 15 (2004), ASTM E 1164 (SCI), DIN 5033 partie 7, JIS Z 8722 condition c
• Sphère intégratrice : Ø 40 mm
• Détecteur : deux réseaux de photodiodes au silicium à 32 éléments
• Dispositif de séparation spectrale : réseau de diffraction plan
• Plage de longueurs d’onde : de 400 nm à 700 nm
• Pas de mesure de longueur d’onde : 10 nm
• Largeur de bande à mi-hauteur : environ 10 nm
• Plage de réflectance : de 0 à 175 % ; Résolution : 0,01 %
• Source lumineuse : lampe au xénon pulsée (avec filtre anti-UV)
• Durée de mesure : environ 0,7 s (SCI ou SCE, entre l'appui sur la gâchette et la fin de la mesure)
• Intervalle de mesure minimum : Environ 1,5 s (SCI ou SCE)
• Autonomie de la batterie : Environ 2 000 mesures (environ 1 000 en cas d’utilisation du module WLAN/Bluetooth en option) à des intervalles de 10 secondes à 23 °C avec une batterie au lithium dédiée, sans utilisation du viseur électronique
• Zone de mesure / zone d’éclairage : MAV : Ø 8 mm / Ø 11 mm ; SAV (CM-17d uniquement) : Ø 3 mm / Ø 6 mm (masque cible remplaçable et position de la lentille réglable)
• Répétabilité : CM-17d : écart-type inférieur à ΔE*ab 0,02 (plaque d'étalonnage blanche mesurée 30 fois à des intervalles de 5 s) ; CM-16d : écart-type inférieur à ΔE*ab 0,04
• Cohérence inter-instruments (IIA) : CM-17d : inférieure à ΔE*ab 0,12 (moyenne de 12 pastilles de couleur BCRA Série II, MAV SCI) ; CM-16d : inférieure à ΔE*ab 0,20
• Écran : écran LCD couleur TFT de 2,7 pouces avec mode d’affichage portrait réversible
• Contrôle interne des performances : technologie WAA (Wavelength Analysis & Adjustment)
• Interface : USB 2.0 ; WLAN (IEEE 802.11 b/g/n) et Bluetooth (ver. 4.1, compatible SPP) en option via un module optionnel
• Fonction viseur : via l’appareil photo intégré ; les images peuvent être affichées à l'écran (CM-17d uniquement)
• Observateurs : observateurs standard de 2° et 10° pris en charge
• Illuminants : A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65, LED-B1..B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, plus un illuminant défini par l’utilisateur (3 types maximum) — évaluation simultanée avec deux sources lumineuses possible (la fonction « défini par l’utilisateur » nécessite le logiciel SpectraMagic NX2 Pro en option)
• Éléments d'affichage : valeurs colorimétriques/graphique, valeurs de différence de couleur/graphique, graphique spectral, jugement de conformité/non-conformité, pseudo-couleurs
• Espaces colorimétriques : L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Munsell (C)
• Indices : MI, WI, YI, luminosité ISO, WI/Teinte, intensité tristimulus, opacité, échelle de gris, valeur de brillance, indice utilisateur (nécessite l’outil de configuration CM-CT1 et une licence SpectraMagic NX2 valide), noirceur (My), noirceur intense (Mc), sous-ton (dM)
• Équations de différence de couleur : ΔE*ab (CIE1976), ΔE*94 (CIE1994), ΔE00 (CIEDE2000), CMC (l:c), Hunter ΔE, DIN99o, FMC-2, ΔE*94 (Spécial) (modes ΔE spéciaux disponibles)
• Mémoire de données : 1 000 données cibles + 5 000 données d’échantillons
• Alimentation : Alimentation secteur via adaptateur secteur USB Type-C (compatible Power Delivery, 15 W ou plus) ; batterie lithium-ion amovible ; recharge USB via l’alimentation par bus USB (avec la batterie installée)
• Temps de recharge : environ 3,5 h (recharge rapide) / environ 6 h (standard)
• Dimensions (L × H × P) : Environ 79 × 230 × 128 mm
• Poids : CM-17d : environ 700 g (batterie incluse) ; CM-16d : environ 660 g (batterie incluse)
• Température / humidité de fonctionnement : Température de 5 à 40 °C ; humidité relative inférieure ou égale à 80 % (à 35 °C) sans condensation
• Température / humidité de stockage : Température : de 0 à 45 °C ; humidité relative : 80 % maximum (à 35 °C), sans condensation
• Remarques supplémentaires : la fonction viseur de l'appareil photo n'est disponible que sur le CM-17d ; le Wi-Fi/Bluetooth nécessite l’accessoire en option CM-A300 ; la fonction WAA est disponible gratuitement pendant la première année suivant l’achat et peut être prolongée via un service d’entretien/d’étalonnage.
