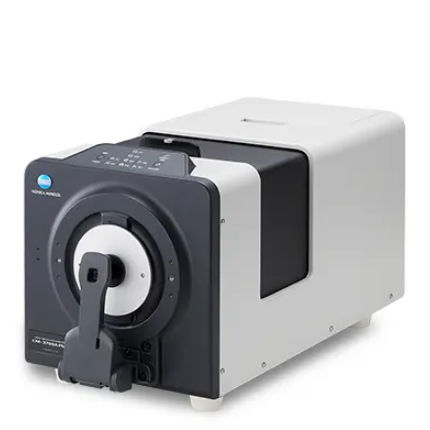

Spectrophotomètre couleur CM-3700A Plus

xénonen réflexionen transmission

Présentation du produit Le spectrophotomètre CM-3700A Plus de Konica Minolta établit une nouvelle référence en matière de spectrophotométrie de paillasse grâce à une technologie de pointe qui garantit des mesures de couleur précises et fiables. Dernier modèle phare de Konica Minolta, il s'appuie sur l'héritage de son prédécesseur (CM-3700A) pour offrir une répétabilité améliorée, une concordance inter-appareils de ΔE*ab inférieure ou égale à 0,08, ainsi que des performances de mesure optimisées pour les échantillons opaques, transparents, translucides et fluorescents. Cet instrument est destiné aux applications de recherche et développement, de contrôle qualité et de correspondance des couleurs assistée par ordinateur dans divers secteurs, notamment l'électronique grand public, les soins personnels et les cosmétiques, les peintures et revêtements, les plastiques, les matériaux de construction, les textiles, l'agroalimentaire et l'industrie pharmaceutique. Principales fonctionnalités

• Mesure simultanée SCI (composante spéculaire incluse) et SCE (composante spéculaire exclue) pour une productivité accrue.
• Répétabilité améliorée, avec une très haute précision pour le blanc et une exactitude améliorée pour le noir et les couleurs sombres.
• Fonction de viseur de caméra pour un positionnement précis de l’échantillon et la possibilité d’enregistrer des images en même temps que les données de mesure.
• Capteur de température et d’humidité ambiantes et thermomètre d’échantillon pour enregistrer les conditions environnementales et la température de surface de l’échantillon lors des mesures.
• Fonction d’analyse et de réglage de la longueur d’onde (WAA) pour le contrôle interne des performances et la correction du décalage de longueur d’onde pendant l’étalonnage.
• Chambre de transmittance spacieuse et rangement intégré pour les accessoires, pour une utilisation pratique.

Caractéristiques (détaillées)

• Haute concordance inter-instruments (IIA) : ∆E*ab < 0,08 (moyenne de 12 pastilles de couleur BCRA Série II ; LAV/SCI).
• Répétabilité élevée : Blanc dans une plage de ∆E*ab 0,005 ; Noir dans une plage de ∆E*ab 0,02.
• Capacité de mesure simultanée en modes SCI et SCE.
• Plusieurs zones de mesure : SAV, MAV, LMAV, LAV et mode de transmittance.
• Fonction viseur de caméra (capture/visualisation d’images à l’aide d’un logiciel optionnel tel que SpectraMagic NX2).
• Capteur de température ambiante et thermomètre d’échantillon (mesure de la température de l’échantillon applicable pour la mesure de la réflectance).
• Compartiment de rangement pour accessoires intégré.
• Fonction d’analyse et de réglage de la longueur d’onde (WAA) pour diagnostiquer et corriger les décalages de longueur d’onde.

Caractéristiques techniques (tableau) Système d’éclairage/d’observation | Réflectance : di : 8°, de : 8° (éclairage diffus/angle d’observation de 8°) ; Commutation SCI/SCE et mode simultané ; Conforme aux normes CIE n° 15 (2004), ISO 7724/1, ASTM E 1164, DIN 5033 partie 7 et JIS Z 8722 condition c. Système d'éclairage/d'observation | Transmittance : di : 0°, de : 0° (éclairage diffus/angle d'observation de 0°) ; Conforme aux normes CIE n° 15 (2004), ASTM E 1164, DIN 5033 partie 7 et JIS Z 8722, condition g. Dimensions de la sphère d'intégration | Ø 152 mm / 6 pouces Détecteur | Matrice de photodiodes au silicium à 38 éléments Dispositif de séparation spectrale | Réseau de diffraction Plage de longueurs d'onde | 360 à 740 nm Pas de longueur d'onde | 10 nm Largeur de bande à mi-hauteur | Environ 14 nm en moyenne Plage de mesure | 0 à 200 % ; Résolution : 0,001 % Source lumineuse | Lampe à arc au xénon pulsée Zone de mesure/d'éclairage | Réflectance : commutable entre SAV, MAV, LMAV et LAV. SAV : mesure 3 × 5 mm / éclairage 5 × 7 mm. MAV : mesure de ø8 mm / éclairage de ø11 mm. LMAV : mesure de ø16 mm / éclairage de ø20 mm. LAV : mesure de ø25,4 mm / éclairage de ø28 mm. Zone de mesure/d'éclairage | Transmittance : environ Ø20 mm / ø25 mm Répétabilité | Blanc : écart-type des valeurs colorimétriques inférieur à ΔE ab 0,005 ; écart-type de la réflectance spectrale inférieur à 0,05 % (30 mesures à intervalles de 10 s après étalonnage sur le blanc). Noir : écart-type des valeurs colorimétriques inférieur à ΔE ab 0,02 ; écart-type de la réflectance spectrale inférieur à 0,02 % (30 mesures à intervalles de 10 s après étalonnage du blanc sur une pastille noire BCRA Série II, réflectance de 1 %). Cohérence inter-instruments | Dans une plage de ΔE*ab 0,08 (moyenne sur 12 carreaux de couleur BCRA Série II ; LAV/SCI comparés au corps de référence dans les conditions de mesure standard de Konica Minolta). Réglage UV | Filtre de coupure UV : 400 nm ; réglage continu contrôlé par ordinateur de 0,0 % à 100,0 % (1 000 pas). Mesure de la température de l’échantillon | Précision dans la plage de température et d’humidité de fonctionnement : SAV : ±1,2 °C ; LMAV, MAV : ±0,8 °C ; LAV : ±0,5 °C. Durée de mesure | SCI ou SCE : environ 2 s ; SCI ou SCE avec température de l’échantillon : environ 4,5 s ; SCI+SCE : environ 5 s ; SCI+SCE avec température de l’échantillon : environ 5 s ; transmittance : environ 2 s. Intervalle minimal entre les mesures | SCI ou SCE : environ 3 s ; SCI ou SCE avec température de l'échantillon : environ 5 s ; SCI+SCE : environ 6 s ; SCI+SCE avec température de l'échantillon : environ 6 s ; transmittance : environ 3 s. Chambre de transmittance | Épaisseur maximale de l'échantillon : environ 50 mm ; longueur maximale de l'échantillon : illimitée lorsque le couvercle de la chambre est ouvert ; supports d'échantillons en option disponibles pour les feuilles ou les récipients contenant des liquides. Fonction viseur de l'appareil photo | Utilise l'appareil photo intégré ; image visualisable/copiable à l'aide d'un logiciel en option tel que SpectraMagic NX2. Contrôle interne des performances | Technologie WAA (Wavelength Analysis & Adjustment). Capteur de température ambiante | Oui. Interface | USB 2.0. Alimentation | Adaptateur secteur dédié. Dimensions (H x L x P) | Environ 307 (H) x 271 (L) x 600 (P) mm. Poids | Environ 20,0 kg. Plage de température et d’humidité de fonctionnement | Température : 13 à 33 °C ; Humidité relative : 80 % maximum (à 33 °C) sans condensation. Plage de température et d’humidité de stockage | Température : 0 à 40 °C ; Humidité relative : 80 % maximum (à 35 °C) sans condensation. Accessoires standard | Plaque d’étalonnage blanche ; masques cibles (SAV, MAV, LMAV, LAV) ; boîte d’étalonnage du zéro ; câble USB (3 m) ; adaptateur secteur. Accessoires en option | Logiciel de gestion des données chromatiques SpectraMagic NX2 ; support d’échantillons de transmittance ; cuvettes (verre 2 mm, 10 mm, 20 mm) ; cuvettes en plastique (2 mm, 10 mm, 20 mm) ; Plaque d’étalonnage du zéro pour la transmittance ; plaques de couleur ; carreau vert ; housse de protection. Remarques Fonction WAA : disponible gratuitement pendant la première année suivant l’achat ; pour continuer à en bénéficier au-delà de la première année, un entretien ou un étalonnage de l’instrument est nécessaire. Les spécifications sont susceptibles d’être modifiées sans préavis. Caractéristiques / spécifications techniques

• Modèle : CM-3700A Plus
• Modes de mesure : réflectance (di : 8°, de : 8°) et transmittance (di : 0°, de : 0°) ; SCI et SCE commutables et simultanés
• Plage de longueurs d’onde : 360–740 nm ; pas de 10 nm ; demi-largeur de bande ≈14 nm
• Détecteur : réseau de photodiodes au silicium à 38 éléments ; séparation spectrale : réseau de diffraction
• Sphère d'intégration : Ø 152 mm / 6 pouces
• Zones de mesure : SAV (3 × 5 mm), MAV (ø 8 mm), LMAV (ø 16 mm), LAV (ø 25,4 mm) ; Transmittance d’environ Ø20/ø25 mm
• Répétabilité : ΔE*ab du blanc inférieur à 0,005 ; ΔE*ab du noir inférieur à 0,02
• Concordance inter-instruments : ΔE*ab inférieur à 0,08 (12 pastilles BCRA, LAV/SCI)
• Source lumineuse : lampe à arc au xénon pulsée
• Interface : USB 2.0 ; Alimentation : adaptateur secteur dédié
• Dimensions : environ 307 x 271 x 600 mm ; Poids : environ 20,0 kg
• Environnement : fonctionnement entre 13 et 33 °C, humidité relative ≤ 80 % (à 33 °C), sans condensation
