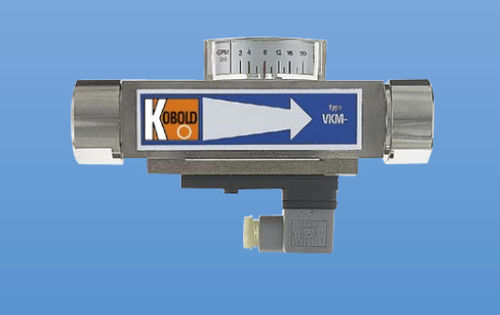

Débitmètre à flotteur VKM

volumiquepour liquide haute viscositépour liquides

Aperçu
Les débitmètres et contacteurs KOBOLD modèle VKM utilisent une flotteur à ressort dans un tube de mesure cylindrique avec un orifice intégré, permettant la compensation de viscosité et, dans une large mesure, la compensation de densité même à faibles débits.

Caractéristiques principales

• Conçu pour liquides visqueux
• Plage de mesure / commutation : 0,2 - 0,5 ... 8 - 80 l/min (liquide)
• Plage de viscosité : 1 - 540 mm²/s
• Raccords : G ¼ ... 1 ; ¼ ... 1" NPT femelle
• Matériaux : laiton ou acier inoxydable
• Pression maximale (p_max) : 250 bar (laiton), 350 bar (inox)
• Température maximale (t_max) : 100°C
• Sorties : jusqu'à 2 contacts de commutation (sans potentiel), 1 sortie analogique
• Alimentation : 24 V AC/DC ; 24 V DC ±20 % ; max. 250 V AC
• Raccordement électrique : prise DIN EN 175301-803 ou câble
• Précision : ±4 % de l'échelle complète
• Options : vanne d'isolement BVB ; avec ADI : sortie analogique, compteur, affichage numérique, relais, montage en panneau
• Homologations : cCSAus, ATEX, IECEx

Fonctionnement
Le flotteur breveté contient un aimant permanent qui actionne un contact à lames bistable sans potentiel monté à l'extérieur du passage du fluide, assurant ainsi une séparation hermétique entre le milieu et le système électrique. Le contact est logé dans un boîtier plastique réglable en hauteur pour le protéger des contraintes mécaniques ou des atmosphères agressives. À l'augmentation du débit, le flotteur monte ; lorsque son champ magnétique atteint les extrémités du contact, celui-ci se ferme. Un butoir mécanique empêche le flotteur de dépasser la plage d'action magnétique, garantissant ainsi la fermeture du contact et un commutateur bistable fiable.

Caractéristiques / spécifications techniques

• Modèle : VKM
• Milieu prévu : liquides visqueux
• Plage de mesure / commutation : 0,2 - 0,5 ... 8 - 80 l/min
• Viscosité : 1 - 540 mm²/s
• Raccords filetés : G ¼ ... 1 ; ¼ ... 1" NPT femelle
• Matériaux : laiton ou acier inoxydable
• Pression maxi : 250 bar (laiton), 350 bar (inox)
• Température maxi : 100°C
• Sorties : jusqu'à 2 contacts de commutation sans potentiel, 1 sortie analogique
• Alimentation : 24 V AC/DC ; 24 V DC ±20 % ; max. 250 V AC
• Raccordement électrique : prise DIN EN 175301-803 ou câble
• Précision : ±4 % de l'échelle complète
• Options : module ADI (sortie analogique, compteur, affichage numérique, relais), montage en panneau, vanne d'isolement BVB
• Homologations : cCSAus, ATEX, IECEx
