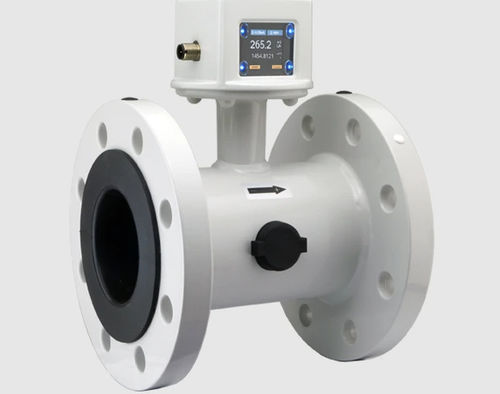

Débitmètre électromagnétique MIS

volumiquepour liquidesà bride

Présentation
Le débitmètre électromagnétique MIS est conçu pour la mesure et la surveillance des débits moyens de liquides électriquement conducteurs dans des canalisations. Le capteur utilise le principe de Faraday : le fluide conducteur en mouvement dans un champ magnétique génère une tension proportionnelle à la vitesse d'écoulement, captée par deux électrodes en contact et convertie en débit volumétrique. La mesure est indépendante de la densité, de la viscosité et de la température du liquide. Deux sorties configurables acceptent modes contact, analogique ou fréquence ; une fonction de dosage est disponible lorsque la sortie 1 est configurée en contact et la sortie 2 utilisée comme entrée de commande.

Données produit

• Plage de mesure : 0,6 - 160 m³/h ... 1 - 250 m³/h (liquides)
• Précision : ±(0,5 % de la lecture + 0,5 % de l'échelle)
• Pression max (pmax) : 16 bar
• Température max (tmax) : +70 °C
• Raccord process : bride
• Matériau du raccord : acier, peint
• Revêtement : NBR (et autres)
• Électrodes : Hastelloy® (et autres)
• Sorties : 2x analogique, impulsion, fréquence ou alarme (configurables)
• Entrées : 1x entrée de commande
• Options/Fonctionnalités : IO-Link, fonction dosage, écran TFT rotatif, mesure bidirectionnelle, totalisateur partiel et général, utilisable avec gants

Électronique universelle
Électronique universelle U-PACE disponible pour la configuration, l'affichage et la paramétrisation du débitmètre.

Principe et remarques d'application
Principe de mesure électromagnétique adapté aux liquides électriquement conducteurs ; exigence de conductivité minimale à respecter. Mesure via deux électrodes en contact avec le milieu ; le débit volumétrique est déterminé à partir de la tension induite et de la section du tuyau. Non influencé par la densité, la viscosité ou la température du fluide. Convient pour la surveillance de process industriels, le dosage et les applications de régulation.

Caractéristiques techniques

• Modèle / Série : MIS
• Plage de mesure : 0,6 - 160 m³/h ... 1 - 250 m³/h (liquides)
• Précision : ±(0,5 % de la lecture + 0,5 % de l'échelle)
• pmax : 16 bar
• tmax : +70 °C
• Raccord process : bride
• Matériau du raccord : acier, peint
• Matériaux du revêtement : NBR (et autres)
• Matériaux des électrodes : Hastelloy® (et autres)
• Sorties : 2x analogique, impulsion, fréquence ou alarme (configurables)
• Entrées : 1x entrée de commande
• Options : IO-Link, fonction dosage, écran TFT rotatif, mesure bidirectionnelle, totalisateur partiel et général
• Électronique : Électronique universelle U-PACE disponible
