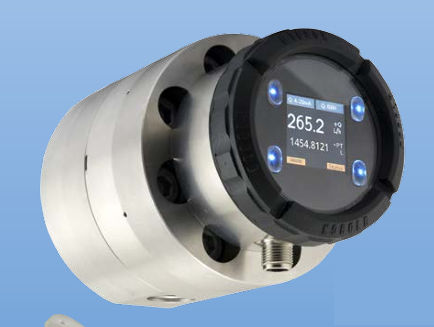

Débitmètre à pignons ovales DON-H

volumiquepour liquidesen ligne

Description du produit
Débitmètre à engrenages ovales à déplacement positif pour la mesure précise de liquides de faible à forte viscosité sous haute pression. Convient aux liquides propres : la conductivité et les variations de viscosité ont un impact minimal sur la mesure. Conception compacte pour installation en espaces restreints.

Plage de mesure
0.5 - 36 l/h ... 1-40 l/min liquide

Plage de viscosité
0 - 1000 cP

Raccordement
G ⅛ ... G ½, ⅛" NPT ... ½" NPT (femelle)

Matériau
acier inoxydable

Pression maximale (p_max)
400 bar

Température maximale (t_max)
120°C

Précision
±0.2 ... 1 % de la lecture

Sorties / Options

• Sortie impulsions
• Sortie analogique
• Contacts
• Indicateur digital / à aiguille
• Batcher

Principe de fonctionnement
Les débitmètres à roues ovales sont des appareils à déplacement positif qui mesurent un volume constant par rotation grâce à deux rotors ovales engrenés dans une chambre de mesure usinée avec précision. La rotation est détectée par des aimants intégrés aux rotors, fournissant une sortie d'impulsions haute résolution pouvant être traitée par un écran distant, un automate (PLC) ou des accessoires intégrés. Cette technologie assure une mesure volumétrique précise quelle que soit la conductivité du liquide et ne nécessite pas de conditionnement du profil d'écoulement, simplifiant l'installation dans des espaces restreints.

Caractéristiques / spécifications techniques

• Modèle : DON-H
• Plage de mesure : 0.5 - 36 l/h ... 1-40 l/min
• Plage de viscosité : 0 - 1000 cP
• Raccords : G ⅛ ... G ½ ; ⅛" NPT ... ½" NPT (femelle)
• Matériau : acier inoxydable
• Pression maximale : 400 bar
• Température maximale : 120°C
• Précision : ±0.2 ... 1 % de la lecture
• Sorties/options disponibles : sortie impulsions, sortie analogique, contacts, indicateur digital/à aiguille, batcher
