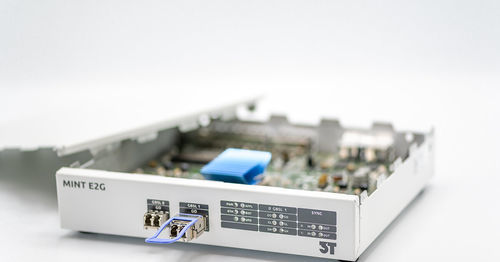

Carte d'évaluation MINT

Présentation du produit
MINT est un système de test haute vitesse et une plateforme de développement FPGA conçue pour des tests et des prototypes rapides et reproductibles en production électronique. Le kit 3T intègre un Intel Arria V SoC (FPGA combiné avec un HPS ARM Cortex-A9 double cœur), permettant un traitement accéléré matériel et la flexibilité logicielle sur le HPS. Toutes les interfaces sont accessibles depuis la logique FPGA ou le HPS et la plateforme peut être adaptée aux exigences clients.

Caractéristiques principales

• Carte de développement FPGA SoC (Intel Arria V + HPS ARM Cortex-A9 double cœur)
• Interfaces haute vitesse optiques et électriques (SFP, QSFP)
• Ports USB3.0 device et USB2.0 OTG host/device intégrés
• Gigabit Ethernet et bus série (UART, SPI, I2C, RS-485)
• Emplacement d'extension FMC conforme aux standards industriels
• Linux sur HPS avec bibliothèques PC pour C/C++, Python et LabVIEW
• Prise en charge des workflows model-based (MATLAB / Simulink)
• Compatible salle blanche (Classe 4) et personnalisable pour intégration ou industrialisation

Interfaces physiques
Port USB3.0 device | Port USB2.0 OTG host/device | UART
Gigabit Ethernet | SPI | Prises SFP et QSFP
Emplacement d'extension FPGA Mezzanine Card (FMC) | Entrées/Sorties générales | I2C
RS-485

Applications
La plateforme MINT est destinée aux tests fonctionnels haute vitesse, à l'acquisition de données, au prototypage Proof-of-Concept et aux prototypes matériels personnalisés. Elle s'adresse aux intégrateurs de systèmes de test, aux fabricants électroniques et aux équipes R&D nécessitant un timing précis et des interfaces optiques/électriques mixtes.

Spécifications techniques

• SoC / FPGA : Intel Arria V SoC (FPGA + HPS ARM Cortex-A9 double cœur)
• Système d'exploitation : Linux sur le HPS
• Interfaces haute vitesse : optiques et électriques (SFP, QSFP)
• USB : USB3.0 (device), USB2.0 OTG (host/device)
• Réseau : Gigabit Ethernet
• Série / Bus : UART, SPI, I2C, RS-485
• Extension : Emplacement FPGA Mezzanine Card (FMC) conforme aux standards industriels
• E/S générales disponibles pour signaux personnalisés
• Compatibilité salle blanche : adapté aux environnements Classe 4
• Support développement : workflows model-based MATLAB/Simulink
• Intégration logicielle : bibliothèques PC pour C/C++, Python et LabVIEW
• Personnalisation : plateforme conçue pour être adaptée aux applications clients et à la mise en produit
