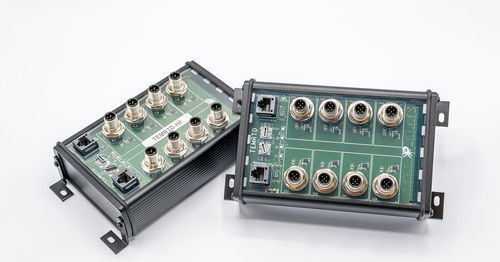

Plateforme de test OCTOPUS

Vue d'ensemble
OCTOPUS est une plate‑forme d'essai I/O modulaire pour tests automatisés d'API. Elle peut simuler des E/S numériques et analogiques simultanément et fournit des fonctions de trigger pour exécuter et contrôler des scénarios de test variés. Les scénarios de test sont créés et exécutés via l'IDE OCTOPUS ou programmaticalement via Python, LabVIEW et MATLAB. La plate‑forme convient aux tests de régression d'ingénierie, aux tests d'acceptation en usine (FAT) et aux tests d'acceptation sur site (SAT), y compris sur de longues distances.

Types de modules

• TEMSY : Module central fournissant l'interface USB hôte, la distribution d'alimentation à limitation d'appel de courant, la synchronisation et deux entrées/deux sorties de trigger.
• TEMDI : Module d'entrées numériques avec huit connecteurs isolés individuellement ; chaque connecteur fournit deux entrées numériques (16 entrées numériques par module).
• TEMDO : Module de sorties numériques avec huit connecteurs isolés individuellement ; chaque canal de sortie utilise des contacts commutés en série pour des sorties potentielles‑libres et contrôlées.
• TEMAIO : Module combiné entrées/sorties analogiques avec huit connecteurs isolés individuellement ; chaque connecteur offre deux entrées analogiques et deux sorties analogiques pour simuler et mesurer des signaux (p. ex. 4–20 mA, 0–10 V).
• TEMRTD : Module de synthèse de résistance 4‑fils pour simuler des capteurs de température résistifs ; huit sorties résistives 4‑fils isolées individuellement.

Propriétés du système de test I/O OCTOPUS

• Modules échangeables à chaud grâce à une électronique de limitation d'appel de courant.
• Capteur de température embarqué par module.
• Surveillance d'alimentation embarquée et diagnostics en temps réel.
• Reprogrammation à distance via Modbus sur RS422 sans démontage.
• Indication d'état des modules, activité Rx/Tx et activation des E/S par LED.
• Connecteurs CAT5 blindés pour l'alimentation et la communication.
• Communication module‑à‑module via Modbus sur RS422 avec transceivers failsafe.
• Résistance aux erreurs de câblage croisé et aux effets PoE.
• Chaînage en série (daisy‑chain) jusqu'à 16 modules.
• Adressage unique via interrupteurs rotatifs hexadécimaux.
• Boîtier robuste avec capot transparent pour retour optique direct des LED et marquage.

TEMSY - Propriétés clés
16 connexions utilisant des liaisons RS422 RJ45 pour chaîner les modules ; prise en charge de grands déploiements.
Connexion d'alimentation 4W4 D‑SUB conçue pour une tension de bus 24–48 V.
Diagnostics d'alimentation via LED par connexion.
Sorties parallèles à limitation d'appel (16) pour chaînes de modules avec protection contre les surintensités et prise en charge du hot‑swap.
Deux entrées de trigger et deux sorties de trigger via connecteurs BNC ; distribution de trigger centralisée sur les modules.
Interface USB standard pour commande depuis PC/ordinateur portable/Raspberry Pi.
Entrées de trigger compatibles logique 3V3 avec tolérance ±36 V.

TEMDI - Propriétés clés
16 entrées numériques par module (8 connecteurs × 2 entrées) avec séparation galvanique « soft ».
Entrées potentielles‑libres et compatibilité niveaux logique 3V3 jusqu'à 24 V, tolérance ±36 V.
Charge minimale sur les sorties PLC et indication d'état des entrées par LED séparée.
Connecteurs M12 industriels avec brochage compatible PLC courant.

TEMDO - Propriétés clés
Huit canaux de sortie numérique ; chaque canal fournit trois contacts commutés en série, potentielles‑libres.
Adapté aux entrées PLC redondantes de sécurité ; haute impédance au démarrage/réinitialisation et protection contre les surintensités à partir de 100 mA.
Tension maximale ±30 V différentiel, ±36 V en simple‑bout.
Possibilité de générer des fermetures entre deux boucles PLC de sécurité si nécessaire.
Indication d'état des sorties par LED séparée et connecteurs M12 industriels compatibles avec les systèmes PLC courants.

TEMAIO - Propriétés clés
16 sorties analogiques programmables courant ou tension : courant ±24 mA (16 bits) ; tension ±12 V (16 bits).
16 entrées de mesure analogiques continues : plage ±32,8 V (16 bits).
Indicateurs LED séparés pour entrées/sorties et séparation galvanique « soft » des canaux.
Connecteurs M12 industriels avec brochage compatible PLC.

TEMRTD - Propriétés clés
Huit sorties de synthèse résistive 4‑fils programmables avec plages et résolutions multiples : 3 kΩ–33 kΩ (<0,2%, 16 bits) ; 300 Ω–3 kΩ (<0,5%, 16 bits) ; 10 Ω–300 Ω (<3%, 16 bits) ; 100 Ω–300 Ω (<1%).
Fonction autorange activable/désactivable.
Séparation galvanique « soft » des sorties ; taux de rafraîchissement jusqu'à 100 Hz.
Protection d'entrée jusqu'à ±24 V avec pics jusqu'à ±33 V et courants de mesure maximum : 400 µA (33 kΩ), 4 mA (3 kΩ), 15 mA (300 Ω).

Spécifications techniques

• Architecture modulaire avec cinq types de modules : TEMSY, TEMDI, TEMDO, TEMAIO, TEMRTD.
• Interface hôte : USB (TEMSY) pour applications de test et contrôle.
• Communication : Modbus sur RS422 (RJ45/transceivers RS422) pour la communication entre modules.
• Alimentation : connexion 4W4 D‑SUB pour bus 24–48 V ; sorties parallèles à limitation d'appel pour hot swapping.
• Chaînage : jusqu'à 16 modules par chaîne.
• E/S numériques : TEMDI jusqu'à 16 entrées numériques par module ; TEMDO huit sorties numériques avec contacts commutés en série et fonctions de sécurité.
• E/S analogiques : TEMAIO prend en charge 16 sorties analogiques programmables (courant/tension, 16 bits) et 16 entrées analogiques continues (16 bits).
• Synthèse de résistance : TEMRTD fournit huit sorties résistives 4‑fils avec autorange et rafraîchissement jusqu'à 100 Hz.
• Connecteurs I/O : connecteurs M12 industriels pour les E/S ; connecteurs CAT5 blindés pour alimentation/communication.
• État & diagnostics : LED pour état E/S, activité Rx/Tx et diagnostics d'alimentation ; capteur de température embarqué ; surveillance de l'alimentation intégrée.
• Gestion à distance : reprogrammation des modules via Modbus sans démontage.
