IHM à écran tactile Control Panel

tactiletactile multi-touchà écran tactile résistif

Aperçu
Terminaux opérateurs HMI pour visualisation évolutive monopoint ou multipoint tactile. Les terminaux Vico exécutent la visualisation CODESYS localement et offrent une connectivité Ethernet flexible pour l'intégration à plusieurs automates.

Description

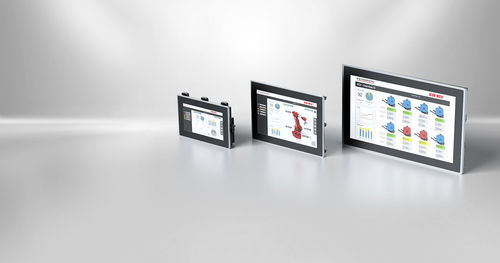

Le terminal opérateur Vico (mono- ou multi-touch) permet aux fabricants et aux utilisateurs de créer des visualisations indépendamment du programme PLC. La visualisation s'exécute directement sur le Vico HMI sans nécessiter de ressources processeur supplémentaires ni d'extensions du programme PLC. Un même Vico HMI peut se connecter via Ethernet à plusieurs automates compatibles CODESYS simultanément, avec option de mappage de variables. L'environnement de développement de la visualisation est inclus dans le CODESYS Development System sans licences additionnelles. Les fonctions modernes de visualisation CODESYS sont prises en charge. L'affichage des données de processus des automates CODESYS V2.3 et CODESYS V3 facilite les extensions et modernisations. La famille Vico HMI comprend des appareils avec processeurs et écrans évolutifs (4,3 à 10,1 pouces) et est disponible pour une utilisation à long terme dans des concepts de machines industriels.

Avantages principaux

• Affichage widescreen avec rétroéclairage LED blanc
• Conception processeur sans ventilateur
• Processeur ARM Cortex-A8 avec accélération graphique (1 GHz)
• Interfaces industrielles (RS-232, RS-485, USB)
• Visualisation via le CODESYS Development System
• Étanchéité frontale continue contre poussière, saletés et éclaboussures (face avant IP66)

Spécifications techniques générales (tableau)
Paramètre : Valeur
Type : Vico 04
Taille / résolution d'affichage : 4,3" / 480 x 272 (PSP)
: 7" / 800 x 480 (WVGA)
: 10,1" / 1024 x 600 (WSVGA)
Écran tactile : Résistif analogique 4 fils
Rétroéclairage : LED blanc
Processeur : ARM Cortex-A8 - 1 GHz
Logiciel : CODESYS HMI
Mémoire : 4 GB Flash
Réseaux : Ethernet 10/100 Mbit – RJ45
Interface : RS-232, RS-485, USB
Tension d'alimentation : 24 V DC
Température de fonctionnement : 0°C ... +50°C
Classe de protection : Avant : IP 66; arrière : IP 20
Panneau avant : Panneau avant en plastique avec film d'insertion noir, étanchéité continue contre poussière, saleté et projections d'eau

Caractéristiques / spécifications techniques

• Type : Vico 04
• Taille / résolution d'affichage : 4,3" (480 x 272), 7" (800 x 480 WVGA), 10,1" (1024 x 600 WSVGA)
• Écran tactile : Résistif analogique 4 fils
• Rétroéclairage : LED blanc
• Processeur : ARM Cortex-A8 - 1 GHz
• Logiciel : CODESYS HMI
• Mémoire : 4 GB Flash
• Réseaux : Ethernet 10/100 Mbit – RJ45
• Interface : RS-232, RS-485, USB
• Tension d'alimentation : 24 V DC
• Température de fonctionnement : 0°C ... +50°C
• Classe de protection : Avant IP66; Arrière IP20
• Panneau avant : Panneau avant en plastique avec film d'insertion noir, étanchéité continue contre poussière, saleté et projections d'eau
