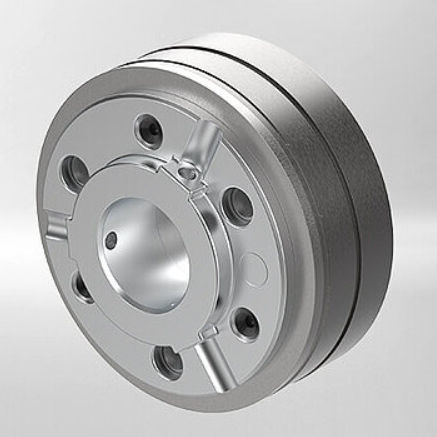

Unité de freinage à friction Slim PM Line

électromagnétiqueavec palierà faible couple

Aperçu
Le Slim PM est un frein à aimant permanent de maintien compact conçu pour des servomoteurs de faible et moyenne puissance. Il partage l'interface mécanique et électrique de la High Torque Line de Kendrion tout en proposant une solution plus compacte et optimisée en coût. En tant que frein de maintien à sécurité intégrée avec fonction d'arrêt d'urgence, le Slim PM offre une forte densité de puissance sur une plage de couple de 2,7 Nm à 17 Nm et fonctionne de manière fiable de -40 °C à +120 °C.

Avantages clés

• Design compact et forte densité de puissance grâce à un circuit magnétique innovant
• Interface moteur commune avec la High Torque Line pour une flexibilité de conception
• Système de friction monopôle pour un couple stable et fiable
• Transmission du couple sans jeu
• Ouverture sans couple résiduel quel que soit le positionnement d'installation
• Sans usure lors des changements dynamiques de sens
• Freins rectifiés en usine et testés en couple
• Protection optionnelle contre les lubrifiants des roulements
• Protection de brins optionnelle pour protéger les bobinages du stator
• Siège de roulement optionnel pour un centrage précis et une installation efficace

Détails techniques
Description | Valeur
Versions | 6 tailles
Mode de fonctionnement | Frein de maintien avec fonction de sécurité
Tension nominale | 24 V CC
Indice de protection | IP 00
Classe thermique | F (155 °C)
Plage de couple nominal | 2,7 Nm - 17 Nm
Cycle de service | 100 %
Plage de température | -40 °C à +120 °C

Applications
Conçu pour l'intégration dans des servomoteurs basse et moyenne puissance ; également adapté à des applications non-motrices comme des trépieds portatifs et des dispositifs médicaux. Domaines d'application typiques : automatisation, robotique, technologie des servomoteurs et technologie médicale où compacité, fiabilité et précision sont essentielles.

Caractéristiques / spécifications techniques

• Série : Slim PM Line
• Plage de couple nominal : 2,7 Nm – 17 Nm
• Tension nominale : 24 V CC
• Indice de protection : IP 00
• Classe thermique : F (155 °C)
• Cycle de service : 100 %
• Plage de température de fonctionnement : -40 °C à +120 °C
• Options de conception : 6 tailles
• Frein de maintien fail-safe avec fonction d'arrêt d'urgence
• Options : protection contre lubrifiants de roulement, protection de brins, siège de roulement
