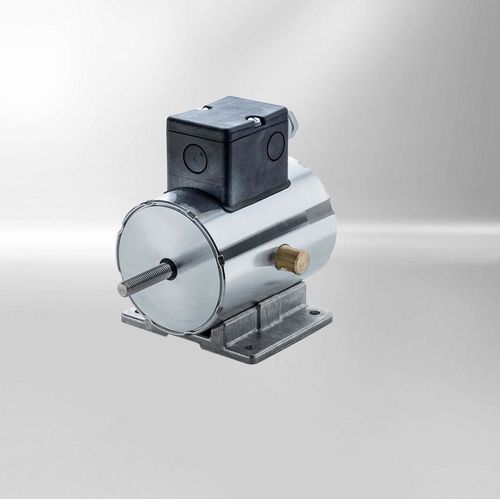

Électro-aimant écarteur Elevator Brake Solenoids

haute performancecompactà double effet

Les solénoïdes de frein pour ascenseurs sont des solénoïdes écarteurs linéaires à faible course et forte force magnétique, conçus pour libérer des freins à bloc ou à tambour dans les entraînements d'ascenseurs et d'escalators. Ils sont disponibles en variantes simple effet ou double effet pour s'adapter aux systèmes à frein unique ou double.

Fonctionnement et variantes

• Solénoïdes écarteurs simple effet : actionneurs poussants operant dans un seul sens pour le déverrouillage du frein.
• Solénoïdes écarteurs double effet : deux systèmes solénoïdes dans un même boîtier exerçant une pression en directions opposées ; utilisés fréquemment dans les systèmes modernes pour une sécurité et une redondance accrues. Certaines variantes double effet peuvent inclure un déclenchement manuel.
• Profil de force magnétique : les deux types présentent une caractéristique de force croissante ; la conception de la bobine détermine les cycles de service disponibles.
• Mode de sur-excitation : en fonctionnement en sur-excitation (40% ED), le solénoïde est alimenté à puissance supérieure pendant la phase d'action pour obtenir une force initiale élevée permettant de vaincre le ressort du frein. Un redresseur de sur-excitation réduit la tension de maintien une fois l'aimant en position de fin, permettant typiquement un cycle de service standard effectif de 80% (fonctionnement économe en énergie tout en assurant une forte force d'attraction initiale).
• Options acoustiques et de sécurité : solutions pour réduire le bruit d'enclenchement (stop damper) et autres options adaptées aux exigences de sécurité renforcées.

Avantages

• Faible course combinée à une forte force magnétique pour une action compacte et puissante.
• Insensibilité à l'humidité et à la poussière (adapté aux environnements sévères).
• Montage possible dans n'importe quelle position pour répondre aux contraintes d'installation.

Données techniques du solénoïde écarteur double standard
Tension d'alimentation : 205 V CC ; Cycle nominal en sur-excitation : 40% ED ; Arrangement de maintien standard typique après sur-excitation : 80% ED ; Degré de protection (appareil et connecteur) : IP 54.

• LED088000 (40% ED) — Diamètre x Longueur : 88 x 120 mm ; Course : 2 mm ; Force (DÉMARRAGE) : 450 N ; Force (FIN) : 700 N ; Puissance d'entrée : 68 W.
• LED098000 (40% ED) — Diamètre x Longueur : 98 x 136 mm ; Course : 2,5 mm ; Force (DÉMARRAGE) : 590 N ; Force (FIN) : 1 100 N ; Puissance d'entrée : 84 W.
• LED115000 (40% ED) — Diamètre x Longueur : 115 x 140 mm ; Course : 3 mm ; Force (DÉMARRAGE) : 750 N ; Force (FIN) : 1 050 N ; Puissance d'entrée : 90 W.
• LED135000 (40% ED) — Diamètre x Longueur : 135 x 165 mm ; Course : 3 mm ; Force (DÉMARRAGE) : 1 260 N ; Force (FIN) : 1 800 N ; Puissance d'entrée : 131 W.
• LED140000 (40% ED) — Diamètre x Longueur : 135 x 225 mm ; Course : 4 mm ; Force (DÉMARRAGE) : 1 500 N ; Force (FIN) : 3 000 N ; Puissance d'entrée : 182 W.
• LED165000 (40% ED) — Diamètre x Longueur : 165 x 250 mm ; Course : 4 mm ; Force (DÉMARRAGE) : 2 800 N ; Force (FIN) : 3 750 N ; Puissance d'entrée : 201 W.

Caractéristiques / spécifications techniques

• Marque : Kendrion.
• Application principale : libération de freins à bloc ou à tambour dans les entraînements d'ascenseurs et d'escalators.
• Variantes : solénoïdes écarteurs simple et double effet (le double effet étant souvent utilisé pour une sécurité et une redondance accrues).
• Capacité de sur-excitation pour une forte force d'action initiale (sur-excitation typique : 40% ED puis réduction de la tension de maintien).
• Degré de protection (solénoïde écarteur double standard) : IP 54.
• Options : stop damper pour réduction du bruit ; déclenchement manuel sur certains modèles double effet ; variantes de bobine / cycles de service selon l'application.
