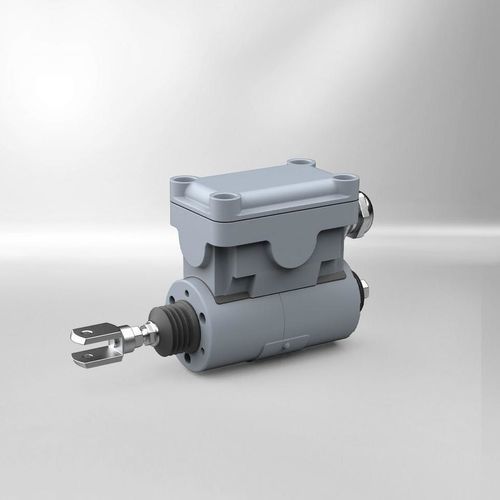

Électro-aimant linéaire

antidéflagrant24 voltsde puissance

Présentation

Les solénoïdes linéaires ATEX (électroaimants à tige antidéflagrants) sont des actionneurs linéaires spécialisés conçus pour une utilisation en atmosphères explosives. Ils réduisent les risques d'ignition en empêchant la formation d'étincelles, d'arcs électriques et des températures de surface excessives et peuvent être fournis avec certificat d'examen CE de type (ATEX).

Applications

• Utilisation en zones explosives et environnements industriels dangereux où il est nécessaire de minimiser les risques d'ignition.
• Fonctions typiques : actionnement de vannes, verrouillages de sécurité et autres fonctions d'actionnement linéaire en atmosphères potentiellement explosives.

Conception et protection

• Conceptions de solénoïdes linéaires certifiées ATEX répondant aux exigences pour atmosphères explosives.
• Construction visant à éviter les étincelles et les arcs électriques et à limiter les températures de surface à des niveaux sûrs.
• Bobine encapsulée et composants résistants aux hautes températures ; boîtiers en acier et aluminium avec connexion de protection.

Conformité / Certification

• Certificat d'examen CE de type (ATEX) pour l'exploitation en zones explosives.
• Conception et essais selon les normes EN applicables pour atmosphères explosives.

Variantes produit / Aperçu technique (extrait)

• 4101E06K00 — Taille 06 — 123 x 230 mm — 24 V DC — 21 W — Course 15 mm — Force 20 N
• 4101E07K00 — Taille 07 — 133 x 240 mm — 24 V DC — 25 W — Course 20 mm — Force 30 N
• 4101E09K00 — Taille 09 — 150 x 260 mm — 24 V DC — 32 W — Course 20 mm — Force 50 N
• 4103E10K00 — Taille 10 — 150 x 285 mm — 24 V DC / 110 V DC — 50 W / 47 W — Course 25 mm — Force 60 N
• 4103E11K00 — Taille 11 — 116 x 315 mm — 24 V DC — 40 W — Course 30 mm — Force 75 N
• 4103E11K03 — Taille 11 — 115 x 215 mm — 200 V DC — 48 W — Course 15 mm — Force 160 N
• 4103E13K00 — Taille 13 — 180 x 315 mm — 24 V / 110 V / 180 V / 205 V DC — 56 W / 60 W / 63 W / 62 W — Course 30 mm — Force 120 N
• 4103E13K03 — Taille 13 — 180 x 315 mm — 200 V DC — 59 W — Course 15 mm — Force 240 N
• 4103E14K00 — Taille 14 — 180 x 410 mm — 24 V DC — 77 W — Course 40 mm — Force 150 N
• 4103E16K00 — Taille 16 — 210 x 475 mm — 24 V DC — 83 W — Course 50 mm — Force 160 N
• 4103E18K00 — Taille 18 — 205 x 490 mm — 24 V DC — 106 W — Course 50 mm — Force 250 N

Caractéristiques / Spécifications

• Classification atmosphères explosives : II 2G Ex eb IIC T4 Gb
• Facteur de marche : 100 %
• Indice de protection boîtier et raccordement : IP54
• Concept de protection contre l'inflammation : sécurité augmentée (Ex eb)
• Classe de température : T4 (jusqu'à +135 °C)
• Température de service (standard) : -20 °C à +40 °C (pour le type 4103E11K03 : -20 °C à +35 °C)
• Construction : aimant en pot avec boîtier de raccordement séparé ; boîtier de raccordement équipé d'une borne PE

Consignes d'installation et d'exploitation

• Prévoir un dispositif de protection côté client (fusible ou disjoncteur) en amont.
• Il est recommandé d'utiliser un varistor pour limiter les surtensions lors de la coupure.
• Respecter les règles d'installation ATEX et les réglementations locales lors de l'intégration en zone dangereuse.
