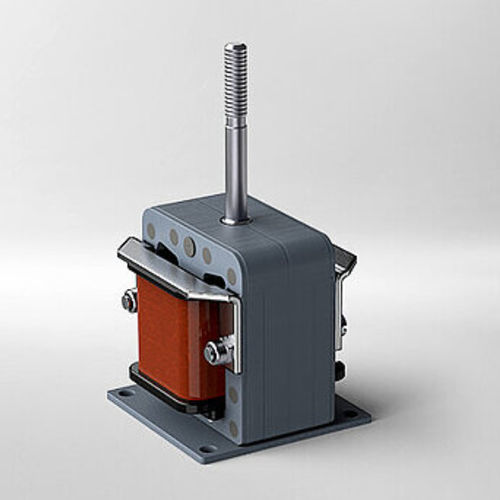

Électro-aimant linéaire AC Solenoids

compact24 voltsAC

Les solénoïdes à courant alternatif sont des actionneurs linéaires fonctionnant en courant alternatif. Ils offrent des temps de commutation très rapides, des forces d'attraction élevées et un design compact avec de grandes courses (jusqu'à 50 mm), ce qui les rend adaptés aux applications nécessitant une action rapide.

Types

• WL : Âme en U avec armature en T, fournissant une forte force d'attraction.
• WTI : Conception d'armature en I, particulièrement adaptée aux grandes courses.
• WLF : Même conception que WL mais intégrée dans un boîtier fermé en aluminium pour une protection accrue et une meilleure dissipation thermique, adaptée aux conditions plus éprouvantes.

Avantages en un coup d'œil

• Temps de commutation extrêmement rapides
• Forces d'attraction très élevées
• Grande course dans un format compact

Caractéristiques techniques

• Tension d'alimentation : 12, 24, 110, 230, 400 V AC — 50/60 Hz
• Cycle de service : 5–100 %
• Course : 5–50 mm
• Force : 20–400 N
• Temps d'attirance : 27–106 ms
• Temps de libération : 27–106 ms
• Classe thermique : B
• Indice de protection (appareil) : IP00, IP54
• Types d'installation : trou de fixation ; plaque de base ; châssis de montage ; boîtier
• Indice de protection (connexion) : IP00, IP54
• Accessoires : limitation mécanique de course ; plongeur ; borne de raccordement

Applications typiques

• Construction de machines
• Technologie énergétique
• Ingénierie de sécurité
• Appareillage de commutation et armoires électriques
