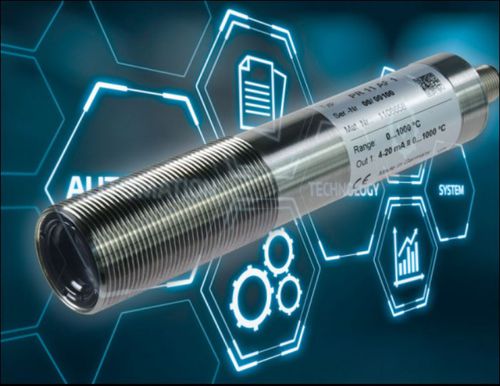

Pyromètre sans affichage CellaTemp® PR 21

°Cà sortie analogiqueIP65

Présentation du produit
Le CellaTemp® PR 21 est un thermomètre infrarouge pour une mesure de température rapide, sans contact et sans usure à une distance sûre, pour la plage 250 à 1600 °C.

Caractéristiques principales

• Boîtier inoxydable compact, indice de protection IP65 (Ø 30 x 210 mm)
• Interface IO‑Link indépendante du fieldbus et sortie analogique 0/4–20 mA
• Haute résolution optique et précision de mesure grâce aux lentilles de précision antireflet large bande
• Temps de réponse très court (≤ 2 ms pour T > 600 °C)
• Sortie de commutation configurable de façon universelle (Open Collector)
• Montage simple via filetage central M30

Propriétés / Version

• Plage de mesure : 250 - 1600 °C
• Distance focale standard : 1,5 m (taille de cible typique 10 mm)
• Exemple de version : CellaTemp PR 21 AF 1 (taille de cible 10 mm, distance focale 1,5 m)

Champ de mesure (exemples)
La taille de la cible dépend de la distance de mesure. Exemples : 0 mm → 11,50 mm ; 300 mm → 11,20 mm ; 1500 mm → 10,00 mm.

Données techniques
Paramètres de mesure

• Plage de mesure : 250 - 1600 °C
• Capteur : photodiode
• Gamme spectrale : 1,0 - 1,7 µm
• Temps de réponse (t90) : ≤ 2 ms (T > 600 °C)
• Incertitude de mesure : 0,3 % de la lecture + 2,5 K
• Répétabilité : 1 K
• Résolution interface : 0,1 K

Paramètres électriques

• Sortie analogique : 0(4) - 20 mA, linéaire, commutable, scalable
• Résistance de charge : ≤ 500 Ω
• Sortie de commutation : Open Collector 24 V DC, ≤ 150 mA
• Entrée de test : 10 - 34 V DC (selon IEC 61131-2)
• Interface : IO‑Link
• Alimentation : 24 V DC (+10 % / -20 %)
• Consommation : ≤ 50 mA (24 V DC)

Paramètres généraux

• Connexion : connecteur M12 à vis, 4 broches (A-coded)
• Température ambiante : 0 - 65 °C
• Température de stockage : -20 - +80 °C
• Humidité admissible : ≤ 95 % H.r. (sans condensation)
• Boîtier : acier inoxydable V2A (1.4305), protection : IP65
• Dimensions : Ø 30 x 210 mm (sans prise) ; Poids : env. 0,4 kg

Paramètres réglables

• Mise à l'échelle et configuration de la sortie analogique
• Réglage de l'émissivité
• Constante de temps d'amortissement
• Temps de maintien de la valeur maximale
• Mode de fonctionnement et points de commutation
• Unité de température °C/°F
• Simulation de température et réinitialisation usine

Fonctions

• Signalisation de surtempérature
• Signalisation d'erreurs/événements via l'interface digitale
• Fonction service : simulation d'une valeur mesurée
• Protection contre l'inversion de polarité pour l'alimentation, la sortie analogique et la sortie de commutation

Contenu de la livraison

• Thermomètre infrarouge CellaTemp PR 21
• Manuel court
• 2 écrous de fixation

Spécifications techniques

• Marque : Keller
• Modèle : CellaTemp® PR 21
• Plage de mesure : 250 - 1600 °C
• Gamme spectrale : 1,0 - 1,7 µm
• Temps de réponse (t90) : ≤ 2 ms (T > 600 °C)
• Précision : 0,3 % de la lecture + 2,5 K
• Interface : IO‑Link (indépendant du fieldbus)
• Sortie analogique : 0(4)-20 mA
• Sortie de commutation : Open Collector 24 V DC, ≤ 150 mA
• Alimentation : 24 V DC (+10 % / -20 %)
• Connexion : M12, 4 broches
• Boîtier : acier inoxydable V2A (1.4305), IP65
• Dimensions : Ø 30 x 210 mm (sans prise)
• Poids : env. 0,4 kg
• Taille de cible typique (ex.) : 10 mm à 1,5 m de focale
